Структура CSSL

В первых вариантах CSSL описывались основные структуры симуляторов. Ранние симуляторы имели архитектуру [80], представленную на рисунке 2.1.

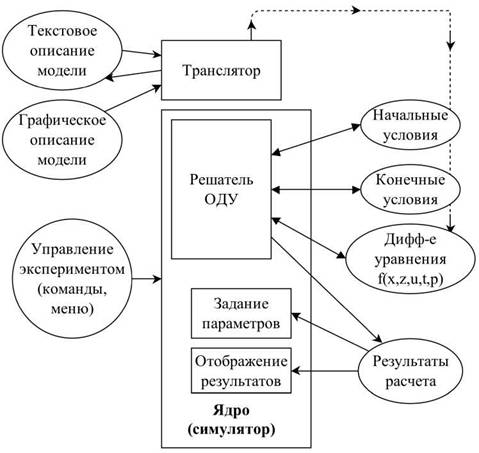

Рисунок 2.1 - Базовая структура среды моделирования в соответствии со

стандартом CSSL

В стандарте CSSL прописаны и строго разделены понятия каркаса модели (model frame) и каркаса эксперимента (experimental frame).

(model sorting capability) является очень важной классической характеристикой симуляторов. Базовая структура симулятора, расширенная сервисом дискретных элементов и дифференциально-алгебраических уравнений (ДАУ), приведена на рисунке 2.2.

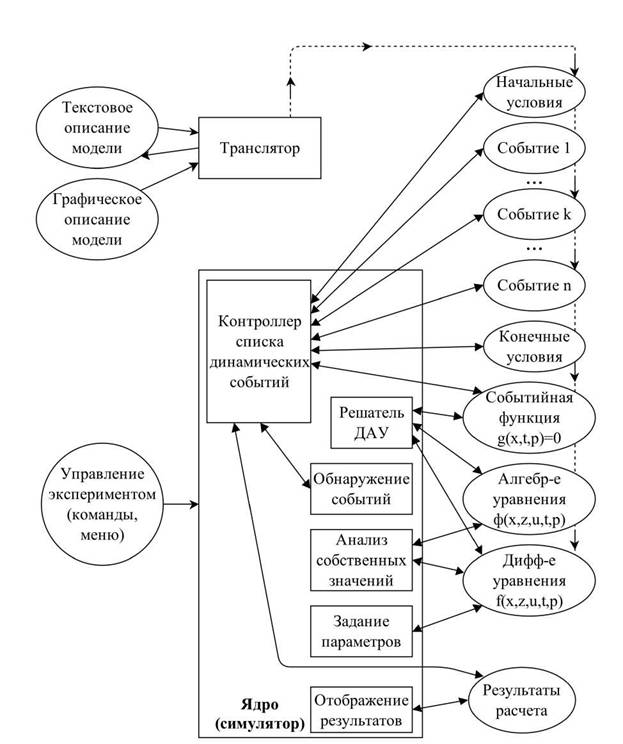

Рисунок 2.2 - Расширенная структура системы моделирования в соответствии со стандартом CSSL с дискретными элементами и ДАУ

В 1980 - 2000 гг. решены важные задачи: в модель добавлены ДАУ, а в непрерывные имитационные системы интегрированы дискретные элементы, что обусловило переход от простых временных событий к сложным фазовым событиям (state events). И то, и другое взаимосвязано, поскольку алгебраические уравнения в основном либо порождаются, либо сами порождают фазовые события фазовыми ограничениями (state constraints).

Описание событий (event description) и обработку событий по времени (time event handling) можно отнести к базовым характеристикам. В то же время обработка фазовых событий (state event handling) и ДАУ, реализованная непосредственно в решателях ДАУ с понижением или без изменения индекса (index reduction), относится к дополнительным характеристикам симуляторов.
