Магнитная цепь. Электромагниты.

Магнитной цепью называется совокупность устройств, содержащих ферромагнитные тела и источники магнитодвижущей силы.

1 – источник МДС (обмотка)

2 – ферромагнитный сердечник (магнитопровод)

3 - якорь

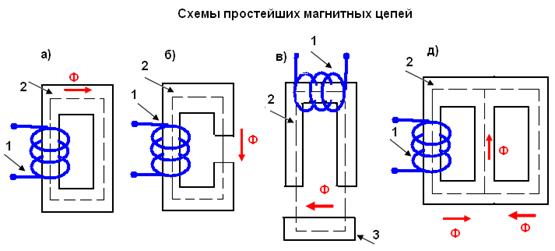

На схеме показаны магнитные цепи:

а) с замкнутым магнитопроводом

б) с воздушным зазором

с) с двумя воздушными зазорами; часть цепи – якорь3 - при работе притягивается к сердечнику

д) замкнутый разветвленный магнитопровод

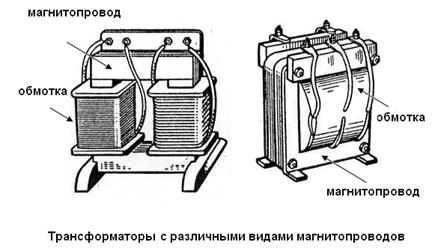

Ферромагнитный сердечник (магнитопровод) выполняет в магнитных цепях следующие функции: усиливает магнитное поле и увеличивает магнитный поток Ф направляет магнитный поток Ф по определенному пути (т.е. по своему телу)

Общим началом у всех наиболее часто применяемых электротехнических устройств – контакторов - является наличие электромагнитной системы.

Основными частями этой системы являются:

q Электромагнит - состоит из ярма 1, якоря 2 и обмотки 3

q Контакты - подвижные и неподвижные, главные 4, 5 и и вспомогательные 7

q Рабочая пружина 6 и контактные пружины 4

Электромагнит служит для преобразования электроэнергии в механическое усилие,

под действием которого якорь притягивает к ярму, преодолевая сопротивление рабочей и контактной пружин, и перемещается до полного замыкания главных контактов.

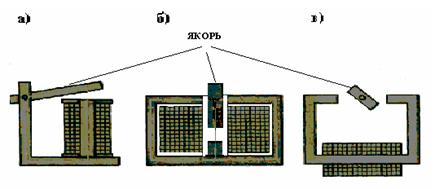

По конструктивному исполнению электромагниты бывают:

· С якорем клапанного типа (рис. а)

· С втяжным якорем (рис. б)

· С поворотным якорем (рис. в)
