Устройство и принцип работы машины постоянного тока.

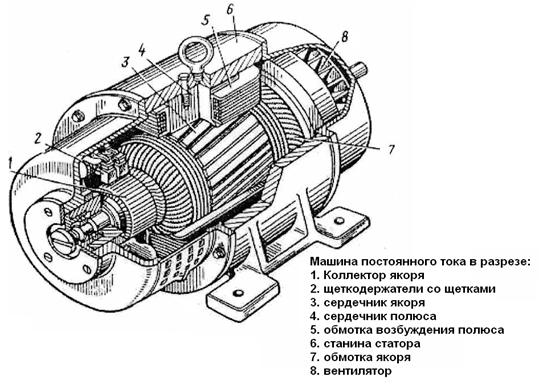

Электрическая машина постоянного тока состоит:

неподвижной части – статор (индуктор)

подвижной части – ротор (якорь)

Статор представляет собой стальной цилиндр, внутри которого установлены электромагниты – полюса.

Якорь представляет собой сборную конструкцию, состоящую из ферромагнитного сердечника с пазами, насаженного на ступенчатый вал. В пазы сердечника укладывается обмотка из медного провода. Начала и концы обмоток якоря закрепляются в медных пластинах, собранных в цилиндр, называемый коллектором. Со стороны коллектора на станине статора крепятся щеткодержатели со щетками. Каждая щетка

прижимается к одной из пластин коллектора. При вращении якоря щетки скользят по коллектору, переходя с пластины на пластину.

Электрическая машина данной конструкции может использоваться как для работы двигателем, так и для работы генератором, без каких либо конструктивных изменений.

Электрический двигатель преобразует электрическую энергию, подаваемую от источника энергии через щетки на обмотку якоря, в механическую энергию вращения ротора машины. От ротора вращение передается на рабочие механизмы.

Электрический генератор преобразует механическую энергию, передаваемую ротору машины от какого-либо постороннего источника (например от двигателя внутреннего сгорания и т.д.), в электрическую энергию, наводимую в обмотках вращающегося ротора. Индуктируемая электрическая энергия через коллекторные пластины уходит на щетки, а от них к потребителям электрической энергии.
