ОБРАТНЫЕ КЛАПАНЫ
Обратным клапаном называют направляющий гидроаппарат, предназначенный для свободного пропускания рабочей жидкости в одном направлении и для перекрытия движения жидкости в обратном направлении.

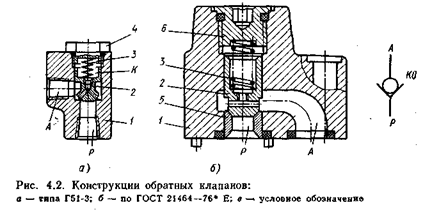

Применяют обратные клапаны с шариковыми и коническими запорными элементами.На рис. 4.2, а показана конструкция обратного клапана типа Г51-3 [61, состоящего из корпуса 1, конического клапана 2, пружины 3 и пробки 4 с уплотнительным кольцом. В корпусе клапана имеется отверстие Ρ для подвода потока и отверстие А для присоединения к другим гидроустройствам.
Принцип работы обратного клапана следующий. При подводе рабочей жидкости в отверстие Ρ клапан 2 отходит от седла и обеспечивает движение жидкости в
отверстие А и далее на выход. При обратном направлении потока рабочей жидкости в отверстиях А и К клапан 2 под действием силы давления жидкости· плотно прижимается к седлу корпуса 1 и перекрывает проход из отверстия А в отверстие Р.
Обратные клапаны по ГОСТ 21464—76* Ε (рис. 4.2, б) состоят из корпуса 1, седла 5, конического клапана 2, пружины 3, пробки 6 и уплотнений. Прямой поток рабочей жидкости свободно проходит из отверстия Ρ в отверстие А; при обратном подводе жидкости к отверстию А и в полость К клапан под действием силы давления запирается.
Обратные клапаны должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении. На планках корпусов обратных клапанов наносят стрелки, указывающие направление движения рабочей жидкости.
Условное графическое обозначение обратных клапанов в схемах устанавливает ГОСТ 2.781—68* (см. рис. 4.2). В обратных клапанах применяют пружины с малыми усилиями, так как они предназначены лишь для преодоления сил трения при посадке запорного элемента на седло корпуса.
Поэтому пружины не включены в условное графическое обозначение клапана.Обратные клапаны получили широкое применение в гидроприводах и объемных гидропередачах (ОГП). Их используют, например, в гидроприводах и ОГП с несколькими насосами (см. рис. 7.12) для исключения взаимного влияния при их работе; в блоках фильтров, предназначенных для установки в реверсивных линиях (см. рис. 5.7, в), с целью обеспечения движения жидкости через фильтр только в одном направлении; в гидроприводах и ОГП с замкнутым потоком и системой подпитки (см. рис. 7.9) как подпиточные клапаны; в линиях с реверсивным потоком и дросселем с целью обеспечения дросселирования жидкости только в одном направлении;» в напорных линиях гидроприводов для исключения возможности слива рабочей жидкости из гидросистемы при выключении насоса. К основным параметрам обратных клапанов (ГОСТ 16517—82*) относятся условный проход, номинальное давление, давление открытия, номинальный и максимальный расходы жидкости, максимальные внутренние утечки через пару седло—клапан, зависимость перепада давлений от расхода [Δρ =f(Q)].
