ГИДРОЗАМКИ

Гидрозамком называется направляющий гидроаппарат, предназначенный для запирания рабочей жидкости в одном на­правлении и пропускания ее в обратном направлении при отсут­ствии управляющего воздействия, а при наличии управляющего воздействия — для пропускания потока в обоих направлениях.

Гидрозамки разделяют по числу запорных элементов на одно­сторонние и двусторонние; по виду управляющего воздействия на гидрозамки с гидравлическим, пневматическим, электрома­гнитным и механическим управлением. В следящих гидроприво­дах чаще всего применяют гидрозамки с коническими клапанами и гидравлическим управлением.

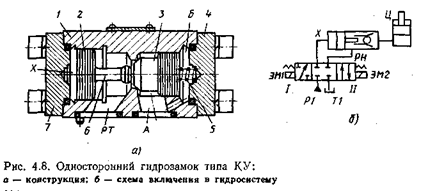

На рис 4.8 показана конструкция одностороннего гидрозамка типа КУ 161 и схема его включения в гидросистему с направля­ющим распределителем РН и гидроцилиндром Ц. Гидрозамок состоит из корпуса 1 (рис. 4.8, а) с крышками 4 и 7; поршня 2 с толкателем 6; конического клапана 3 с пружиной 5 и уплотне­ний. Поршень 2 жестко соединен с толкателем 6. Правая часть

1f\ Л

клапана 3 выполнена в виде направляющего цилиндра. Клапан 3 поджат к седлу корпуса пружиной 5. Поршень с толкателем на­ходятся в левом положении. Корпус 1 имеет следующие полости» РТ — для соединения гидрозамка с напорной или сливной линией (например, при помощи распределителя РН); А — для соедине­ния с гидродвигателем (например, с гидроцилиндром Ц); торцо­вую Б, соединенную наклонным каналом с полостью А, и по­лость X гидравлического управления.

Гидрозамок работает аналогично обратному клапану при отсутствии гидравлического воздействия на поршень 2 со стороны полости X. При этом возможны два режима работы поршня фиксирование и подъем.

При наличии управляющего воздействия гидрозамок работает аналогично клапанному распределителю с гидравлическим управ­лением. При этом происходит опускание. Для этого включается электромагнит ЭМ2, запорный регулирующий элемент распреде­лителя РН занимает позицию //. В результате полость X гидрозамка соединяется с напорной линией Р1 распределителя, а по­лость РТ гидрозамка — со сливной полостью Т1. Поршень 2 с толкателем под действием силы давления жидкости, преодолевая усилие пружины 5 и давление жидкости в полости Б, перемещается вправо. При этом толкатель поршня 2 открывает клапан 3, обес­печивая пропускание рабочей жидкости в обратном направлении из поршневой полости гидроцилиндра Ц в полость А гидрозамка через рабочее окно клапана, полость РТ и далее на слив. В ре­зультате этого поршень гидроцилиндра Ц опускается под дей­ствием силы тяжести. Для прекращения управляющего воздей­ствия электромагнит ЭМ2 отключают, и гидрозамок снова рабо­тает в режиме фиксирования.

В гидроприводах применяют также двусторонние гидрозамки с двумя запорно-регулирующими элементами 16].

Основными параметрами гидрозамков (ГОСТ 16517—82*) яв­ляются: условный проход; номинальное давление; давление от­крывания; номинальный и максимальный расход жидкости; ма­ксимальные внутренние утечки жидкости; масса (без рабочей жидкости)
