Обратные клапаны

Обратные клапаны предназначены для пропускания рабочей жидкости только в одном направлении. При движении потока рабочей жидкости в обратном на­правлении проходное сечение клапана закрывается.

Установка в гидроприводе машины обратного клапана исключает самопро­извольное опускание рабочего оборудования под действием внешней нагрузки, а также при случайном включении гидрораспределителя.

На рис. 4.37 показан обратный клапан, удобный для установки между тру­бами в гидросистемах мобильных машин. Запорно-регулирующий элемент снаб­жен пружиной. Он имеет малый ход, благодаря чему рабочее проходное сечение клапана закрывается и открывается мгновенно.

Рис. 4.37. Обратный кла­пан типа 61

Рис. 4.38. Гидравлические характеристики обратных клапанов типоразмеров 611 (а),

612 (б), 613 (в) и 614 (г)

При номинальном расходе пружина создает сопротивление потоку не более 0,05 МПа (рис. 4.38, кривая .5). По заказу потребителей клапаны снабжают усиленными пружинами (при этом сопротивление потоку может составлять 0,15 и 0,3 МПа; рис. 4.38, кривые 2 и 1 соответственно) или поставляют без пру­жин. В последнем случае их надо устанавливать вертикально и можно исполь­зовать в качестве подпиточных. Поставляют также отдельные детали клапана без корпуса для встраивания в различные панели и гидроагрегаты.

На мобильных машинах наибольшее применение находят клапаны с услов­ным проходом 16, 20, 25 и 32 мм.

Клапаны Г51-3 ОАО «Гидравлик» (г. Грязи Липецкой обл.) состоят из корпуса 1, к коническому седлу которого пробкой 5 через пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2.

.

При изменении направления течения давление масла в отверстии 2 (и полости б) вместе с пружиной 4 плотно прижимает плун­жер к седлу, исключая возможность обратного потока. Основные параметры клапанов приве­дены в табл.

В схеме, показанной на рис. 4.27, а об­ратный клапан исключает возможность слива масла из гидросистемы при выключении насо­са. Два обратных клапана 1 и 2 (рис. 4.27, б) позволяют независимо разгружать насосы с помощью распределителя 3. В ряде случаев обратные клапаны с нормальной или усилен­ной пружиной могут применяться для создания подпора в отдельных участках гидросистемы. Обратный клапан 4 (рис. 4.27, в) создает опре- деленный подпор на входе в маслоохладитель 3, защищая последний от перегрузки, а использо­вание клапана 1 дает возможность с помощью дросселя регулировать частоту вращения гид­ромотора 2 в одном направлении.

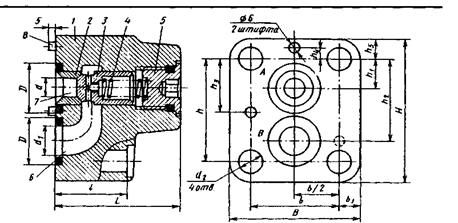

Клапаны типа ШКО по ТУ2-053-1841-87 ОАО «Гидравлик» (г. Грязи Липецкой обл.) состоят из корпуса 1, седла 2, плунжера 3, пружины 4, пробки 5, штифтов 8 и уплотнений. Прямой поток масла проходит из отверстия 7 (А) в отверстие 6 (В)', при измене­нии направления потока клапан запирается.

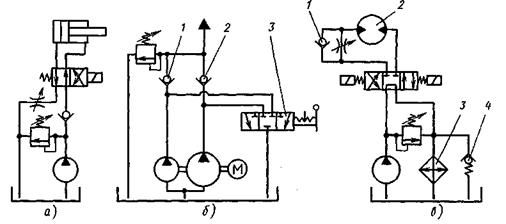

Рис. 4.27. Типовые схемы применения обратных клапанов

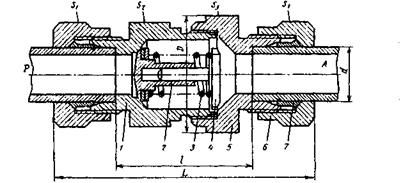

Клапаны КВКНД по ТУ2-4707000-37-86 ОАО «Гидравлик» (г. Грязи Липецкой обл.) встраиваются непосредственно в трубопрово­ды и состоят из корпуса 1 (4.15), клапана 2, пружины 3, направляющей 4, крышки 5, гаек б и врезающихся колец 7.

4.15. Конструкция обратных клапанов КВКНД

Обратный клапан КОР 6/3 ПК ЗАО «Завод Гидроавтоматики» (г. Санкт-Петербург) (рис. 4.28) также встраивается в трубопровод. Основные параметры: условный проход 6 мм, давление 32 МПа, номинальный расход 12,5 л/мин (при Δр = 0,15 МПа), давление открывания не более 0,02 МПа, утечка не более 1 см³/мин.
