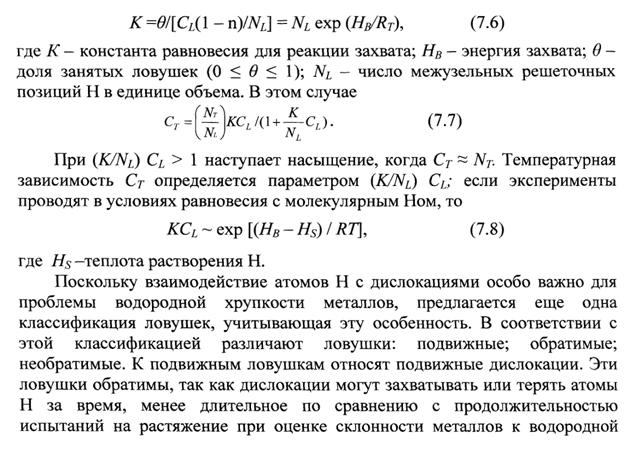

16. Ловушки водорода в металлах. Взаимодействие атомов водорода с дислокациями.

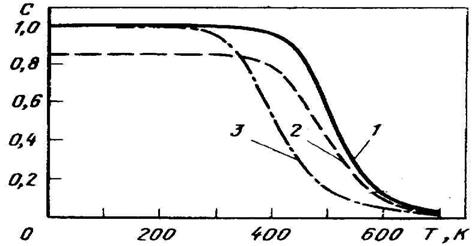

Рис.7.1.

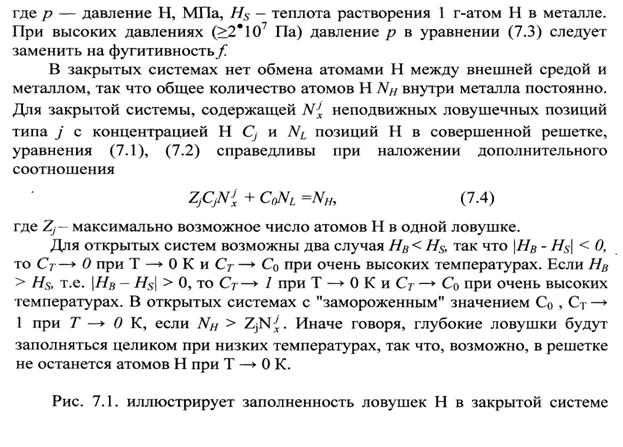

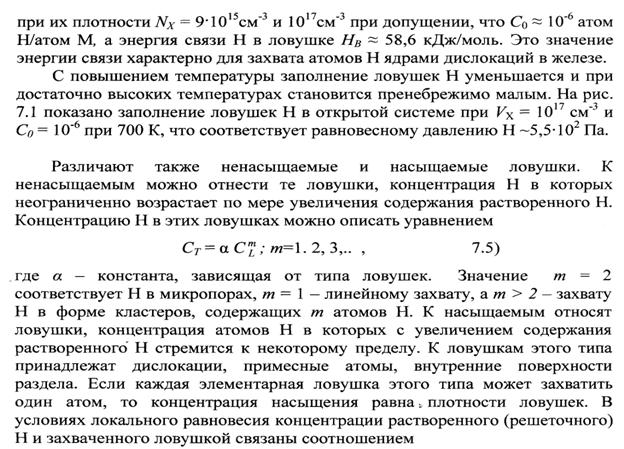

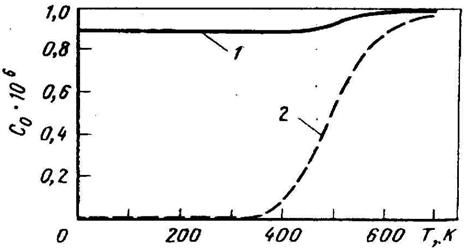

Рис.7.2. Концентрация водорода в матрице для закрытой системы, закаленной с 700 К, при H_B = 58,6кДж/моль и N^X = 9 · 10¹⁵ см^-3 (1) и N_X = 10¹⁷ см^-3 (2)

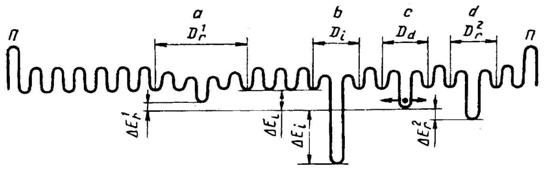

Рис.7.4. Схема поля потенциальной энергии металла, содержащего ловушки:

а — обратимые первого типа; b — необратимые; с – подвижные обратимые ловушки; d — обратимые второго типа; D1r Dib, Did и D²r — линейные размеры ловушек;

∆E_L, ∆E¹r, ∆E²r, ∆Ei– энергия атомов водорода в междоузлиях и ловушках относительно энергии атомов водорода на дислокациях; П – поверхность 17. Магнитная восприимчивость (Сплавы Pd–H(D). Сплавы Pd–Me–Н. Сплавы Me^IVa–H. Системы Me^V – H).

Рис.8.9.

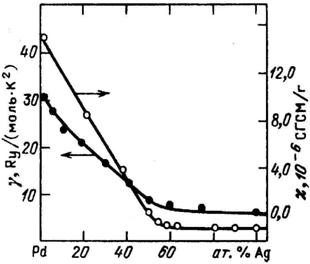

Рис.8.10. (правый рис) Зависимость коэффициента электронной теплоемкости и магнитной восприимчивости (при Т = 298 К) сплавов Pd-Ag от их состава

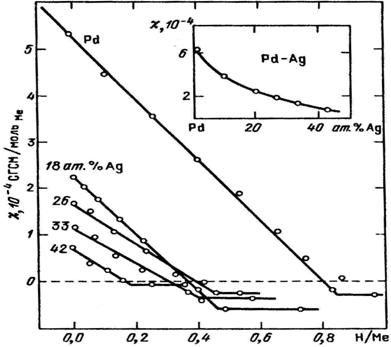

Рис.8.11. Влияние содержания водорода на магнитную восприимчивость сплавов Pd-Ag-H разного состава при комнатных температуре (на вставке даны значения для n = 0)

Рис.8.12. Зависимость от температуры магнитной восприимчивости разбавленных (а) и концентрированных (б) сплавов P-H(D): H/Pd (·), D/Pd (o)

Рис.8.15. Влияние содержания водорода на магнитную восприимчивость сплавов Me-H (Me: Ti (o), Zr (n), Ta (?) ) при T = 0 K

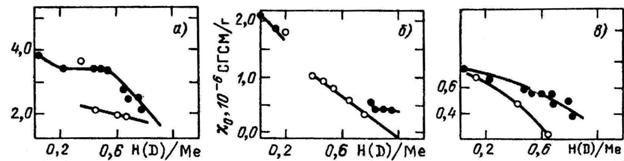

Рис.8.19. Зависимость магнитной восприимчивости сплавов Me-H(D) (Me: V (a), Nb (б), Ta (в) от концентрации водорода (о) и дейтерия (—) при Т = 0 К 18. Электрическое сопротивление (Влияние концентрации водорода на электросопротивление металлов. Эффект Кондо. Электрон-фононное рассеяние.

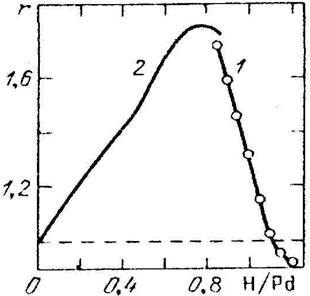

Рис.8.21. (левый рис) Влияние концентрации водорода в сплавах Рd-Н на их относительное электросопротивление при T = 298 К по данным различных авторов

Рис.8.22. (правый рис) Влияние концентрации водорода в сплавах РdН_n на их удельное электросопротивление при Т = 20 К

Рис.8.25.

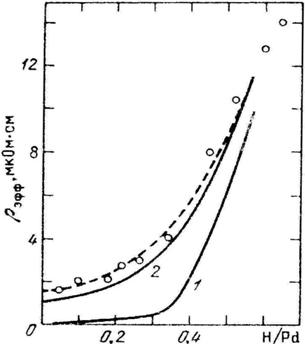

Рис.8.26. (правый рис) Изотермы (T = 4,2 К) эффективного электросопротивления гетерофазных сплавов Рd-Н разной чистоты: ρ₁₉₈/ρ_{4 ,2} = 10 (1) , 100 (2)

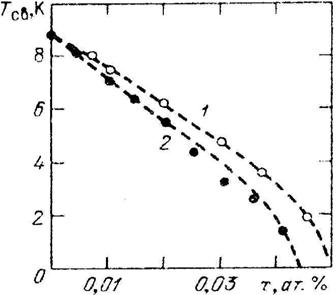

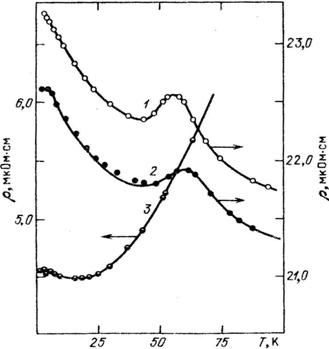

Рис.8.28. (левый рис) Влияние температуры на удельное электросопротивление сплавов Рd_0,99Cr _0,01 H_n c различным содержанием водорода, n » 0,68 (1), n » 0,72 (2), n » 0 (3).

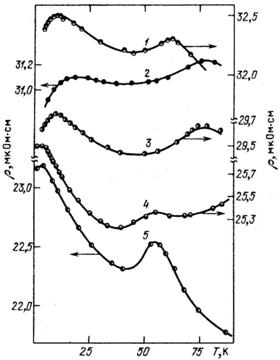

Рис.8.31.(правый рис) Температурная зависимость удельного электросопротивления сплавов Рd - Сr - Н разного состава: Pd_0,97Cr_0,03H_0,56 (1), Pd_0,97Cr_0,03H_0,64 (2), Pd_0,98Cr_0,02H_0,68 (3), Pd_0,98Cr_0,02H_0,60 (4), Pd_0,99Cr_0,01H_0,68 (5), 19. Сверхпроводимость (Сверхпроводимость сплавов PdH_n(D_n) и Pd_1-xМе_xH_n(D_n).

Рис.8.29. (левый рис) Влияние содержания примесей железа и хрома на температуру перехода в сверхпроводящее состояние сплавов Pd - Fе - Н (1) и Рd - Сr - Н (2).

Рис. 8.34. (правый рис) Влияние концентрации водорода на температуру перехода в сверхпроводящее состояние сплава PdН_n по данным об электросопротивлении (1) и теплоемкости (2)

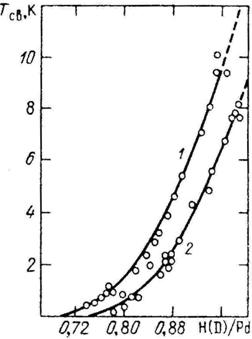

Рис.8.36. (левый рис) Зависимость температуры перехода в сверхпроводящее состояние сплавов Рd-D (1) и Рd-Н (2) от концентрации дейтерия и водорода

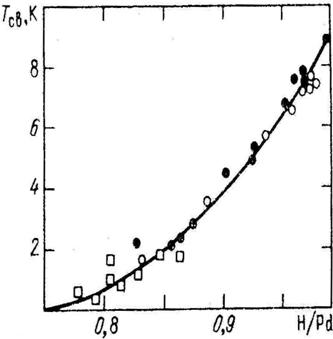

Рис.8.37. (правый рис) Зависимость температуры перехода в сверхпроводящее состояние сплава РdН_n от n = Н/Рd по данным разных авторов

Рис.8.13. (левый рис) Доля несверхпроводящей фазы (N) сплавов Pd_1-xFe_xH_0.97 с разным содержанием железа (х = 0 (1), 1,5·10^-6 (2), 3,5·10^-6 (3), 4·10^-5 ат.% Fe

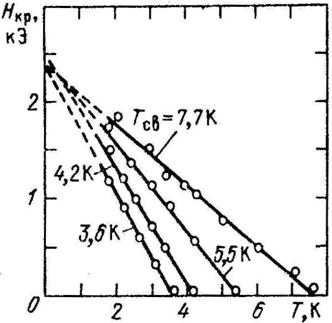

Рис.8.38. (правый рис) Температурные зависимости критических полей для сплавов Рd-Н с различными температурами перехода в сверхпроводящее состояние.
