11. Структурная схема и область применения лазерного локатора

Это устройство которое использует один из методов измерения расстояния и сканирует заданное направление в двух направлениях, это позволяет получить профиль исследуемого объекта.

Для получения профилей объектов с боле высокой скоростью существуют сенсорные чипы по встроенной аппаратурой для измерения фазовых сдвигов.

Это позволяет быстро получать 3ех мерное изображение с помощью компактных устройств.

Основным эталоном передающего устройства является лазер. Несущую частоту локатора определяет спектральная линия излучения.

В современной локации используются след. виды лазеров:

1. Лазер на двуокиси углерода

2. Лазер на ионах неодима

3. Лазер на рубине

4. Лазер на парах меди

Требуемое распределение потока зондирующего излучения в пространстве обеспечивается формирующей оптической системой в неё входят:

1. Система направляемых зеркал

2. Система линз

3. Система управляемых дефлекторов

Отражённые от цели лазерные сигналы концентрируются приёмным телескопом на фотоприемных устройствах. Объединение передающей и приёмной систем лазерных локаторов используется редко из-за перегрузок фотоприёмных устройств и нарастания ровня помех.

В настоящее время в приёмной и передающей системах лазерной локации используется компенсация искажений волновых фронтов сигналов в атмосфере.

В фотоприёмных устройствах лазерной локации практически не используют усиление сигнала на несущей частоте. При этом усложняется конструкция и затрудняется обзор пространства.

Используется прямое усиление видеосигнала либо используется гетеродинный приём

Видеочастотное усиление –в видимом и УФ диапазонах, с применением малошумящих приёмников с внешним фотоэффектом, в ИК диапазоне используется радиочастотное усиление.

При использовании гетеродинного приёма в состав фотоприёмного устройства вводят гетеродин и смеситель в виде полупрозрачного зеркала или разделяющей призмы.

При использовании интерферометрического приёма на вход фотоприёмного устройства суммируют поля от 2ух или нескольких пространственно разнесённых точек в плоскости приёмной апертуры.

Интерферометрический приём используют при отсутствии гетеродина, а также для увеличения углового увеличения и синтезирования апертуры.

Область применения лазерного локатора:

1. Измерение дальности и угловых координат движущихся объектов.

2. Высокоточное измерение скоростей перемещения целей и потоков жидкостей и газов.

3. Получение некоординатной информации о целях.

4. Высокоточное наведение систем оружия, лазерных локаторов подсвета

5. Обеспечение стыковки космических аппаратов

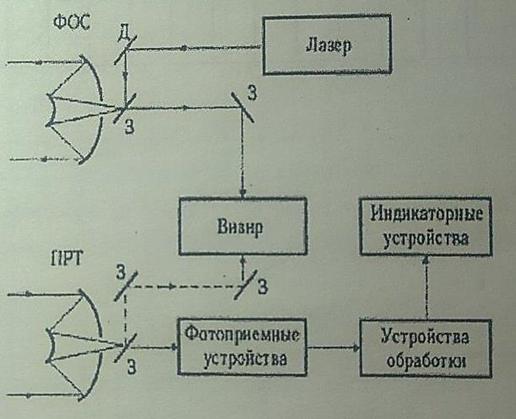

Структурка лазерного локатора
