4. Взаимодействие волоконно-оптических линий передачи с электромагнитным излучением.

Оптический волновод это тонкая стеклянная нить, окруженная пластиковым защитным покрытием. Нить оптоволокна состоит из двух частей: внутренняя сердцевина и наружная оболочка. Свет, введенный в стеклянную сердцевину проходит в ней многократно отражаясь от её границы с оболочкой.

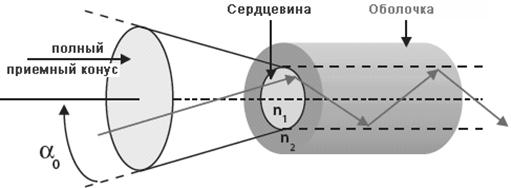

Луч света вводится в волокно под малым углом α. Возможность оптоволокна принять свет в сердцевину (максимальное приемлемое значение угла) определяется его числовой апертурой (NA)

Где α₀ — максимальный угол ввода (то есть, предельный угол между осью и углом полного отражения сердцевины), n₁ – показатель преломления сердцевины и n₂ – показатель преломления оболочки.

Отражение является изменением направления светового луча на границе между двумя средами. В этом случае, световой луч возвращается в сердцевину, из которой он произошел. Если α < α₀, то луч отражается и остается в сердцевине.

Скорость с которой свет перемещается через среду передачи определяется показателем преломления этой среды. Показатель преломления среды (n) является коэффициентом отношения скорости света в вакууме к скорости света в этой среде.

n = c/v

Где n является показателем преломления среды передачи, с скорость света в вакууме (2.99792458 · 10⁸ м\с), и v скорость света в среде передачи.

Окно? прозра?чности — диапазон длин волн оптического излучения, в котором имеет место меньшее, по сравнению с другими диапазонами, затухание излучения в среде, в частности — в оптическом волокне. Стандартное ступенчатое оптическое волокно (SMF) имеет три окна прозрачности: 850 нм, 1310 нм и 1550 нм. К настоящему времени разработаны четвёртое (1580 нм) и пятое (1400 нм) окна прозрачности^[1], а также оптические волокна, имеющие относительно хорошую прозрачность во всём ближнем инфракрасном диапазоне.

Неоднородность затухания света в оптическом волокне в разных диапазонах длин волн обусловлена неидеальностью среды, наличием примесей, резонирующих на разных частотах.
