ПРИЛОЖЕНИЕ А СХЕМЫ ЗАМЕЩЕНИЯ ЭЛЕМЕНТОВ ЭЭС

Схемы замещения элементов ЭЭС - вложенные конструкции языка LISMA_EPS. Ниже представлены графические изображения схем замещения и соответствующие им графы G₂.

А.1 Линия электропередачи (ЛЭП)

Схема замещения 1:

Параметры:

L - индуктивность ЛЭП;

R - сопротивление ЛЭП.

Начальные условия:

iq, i_d- токи в ЛЭП по осям d и q соответственно.

Граф G₂:

Схема замещения 2:

Параметры:

L - индуктивность ЛЭП;

R - сопротивление ЛЭП;

C₁, C2 - емкостная проводимость на землю, приведенная к началу и концу ЛЭП.

Начальные условия:

iq, id- токи через ЛЭП по осям d и q соответственно;

iq1, id1, iq2, id2 ~ токи утечки в начале и конце ЛЭП.

Граф G2:

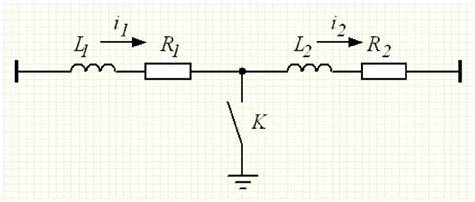

Схема замещения 3:

Параметры:

L1, L2 - индуктивности участков ЛЭП по обе стороны от точки короткого замыкания;

R1, R2 - сопротивления участков ЛЭП;

K - условие возникновения короткого замыкания (условие замыкания ключа).

Начальные условия:

iq1, id1, iq2 , *d2 - токи через участки ЛЭП.

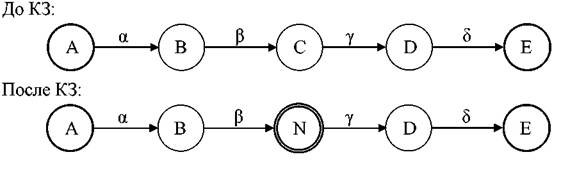

Граф G2:

Схема замещения 4:

Параметры:

l - погонная индуктивность ЛЭП;

r - погонное сопротивление ЛЭП.

L - длина линии;

Начальные условия:

iq, id- токи через ЛЭП по осям d и q соответственно. Граф G₂:

А.2 Синхронный генератор

Схема замещения 1:

Параметры:

Ld, Lq- индуктивности обмотки статора по осям d и q соответственно;

L_ad, L_aq- синхронные индуктивности обмотки статора по осям d и q соответственно;

Lf- индуктивность обмотки возбуждения;

Lg, Lh- индуктивности продольного и поперечного демпферного контуров соответственно;

r- сопротивление обмотки статора;

rf- сопротивление обмотки возбуждения;

rg, rh- сопротивления продольного и поперечного демпферного контуров соответственно;

Tj- постоянная инерции ротора.

Начальные условия:

θ- угол поворота ротора генератора;

w- угловая скорость ротора;

iq, id- токи статора по осям d и q соответственно.

if- ток обмотки возбуждения;

ig , ih- токи обмоток продольного и поперечного демпферного

контуров соответственно;

Uf- напряжение возбуждения;

Граф G₂:

Схема замещения 2:

Параметры:

L_d, L_q- индуктивности обмотки статора по осям d и q соответственно;

L_ad, L_aq -синхронные индуктивности обмотки статора по осям d и q соответственно;

Lf - индуктивность обмотки возбуждения;

Lg, Lh - индуктивности продольного и поперечного демпферного контуров соответственно;

r - сопротивление обмотки статора;

rf - сопротивление обмотки возбуждения;

rg, rh - сопротивления продольного и поперечного демпферного контуров соответственно;

Tj - постоянная инерции ротора;

Lg- индуктивность генератора;

Rg- сопротивление генератора.

Начальные условия:

θ - угол поворота ротора генератора;

w - угловая скорость ротора;

iq, id - токи генератора по осям d и q соответственно.

if - ток обмотки возбуждения;

ig , ih - токи обмоток продольного и поперечного демпферного

контуров соответственно;

Uf - напряжение возбуждения;

Граф G₂:

А.3 Система электроснабжения

Схема замещения 1:

Параметры:

Ld, Lq - индуктивности обмотки статора эквивалентного генератора по осям d и q соответственно;

L_ad, L_aq - синхронные индуктивности обмотки статора по осям d и q соответственно;

Lf - индуктивность обмотки возбуждения;

Lg, Lh - индуктивности продольного и поперечного демпферного контуров соответственно;

r- сопротивление обмотки статора;

r_f- сопротивление обмотки возбуждения;

rg, rh - сопротивления продольного и поперечного демпферного

контуров соответственно;

Tj - постоянная инерции ротора;

L_s- индуктивность системы электроснабжения;

R_s- сопротивление системы электроснабжения.

Начальные условия:

θ- угол поворота ротора генератора;

w- угловая скорость ротора;

iq, id- токи системы электроснабжения по осям d и q

соответственно.

if- ток обмотки возбуждения;

ig , ih- токи обмоток продольного и поперечного демпферного

контуров соответственно;

Uf- напряжение возбуждения;

Граф G₂:

А.4 Обобщенная нагрузка

Схема замещения 1:

Параметры:

L_h- индуктивность нагрузки;

R_h- сопротивление нагрузки.

Начальные условия:

i_Hq, i_Hd - токи через нагрузку по осям d и q соответственно.

Гр^{аф g}2^:

А.5 Трансформатор

Схема замещения 1:

Параметры:

L_τ-индуктивность трансформатора, приведенная к входу; R_t- сопротивление трансформатора, приведенное к входу; K_t- коэффициент трансформации.

Начальные условия:

iqI, id I, iqII, id II - токи первичной и вторичной обмоток.

Граф G₂:

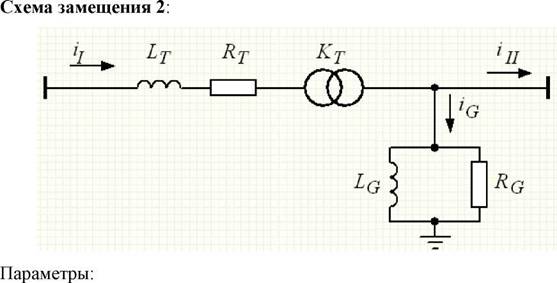

L_τ, L_g- индуктивности трансформатора;

R_τ, Rg- сопротивление трансформатора;

K_t- коэффициент трансформации.

Начальные условия:

iqI, id I, iqll, II ~ токи первичной и вторичной обмоток; ⁱGq^{, i}Gd -^токи У^течки.

Гр^{аф g}₂^:

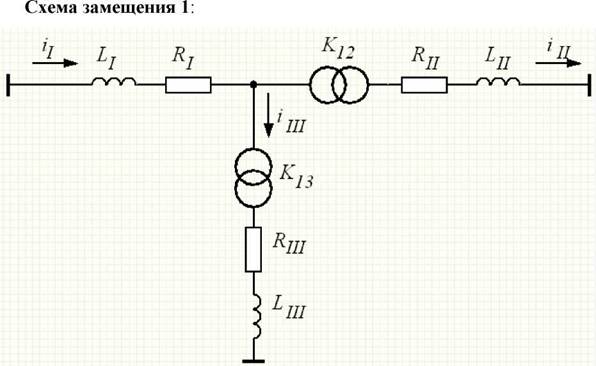

А.6 Трехобмоточный трансформатор

Параметры:

L₁, L_π, L_ni- индуктивности обмоток трансформатора;

R₁, R_i , R_n- сопротивления обмоток трансформатора;

K12, Кіз - коэффициенты трансформации.

Начальные условия:

ⁱqI, ⁱd I, ⁱqII, ⁱd II, ⁱqIII, ⁱdIII^{- токи обмоток}.

Гр^афG2^:

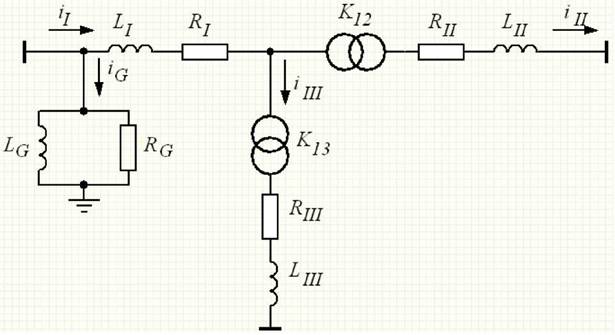

Схема замещения 2:

Параметры:

Li , L_π, LII, Lg- индуктивности трансформатора;

Ri , R_π, Rn, Rg- сопротивления трансформатора;

К12, Кіз- коэффициенты трансформации.

Начальные условия:

ⁱqI^{, i}dI^{, i}qII^{, i}dII^{, i}qIII^{, i}dIII ^{-токи обмоток;}

ⁱGq^{, i}Gd ^-токи у^течки.

^Гр^{аф g}2^:

А.7 Реактор

Схема замещения №1:

Параметр:

L_r- индуктивность реактора.

Начальные условия:

iq, id- токи по осям d и q соответственно.

^Гр^{аф g}2^:

А.8 Шина

Схема замещения 1:

Начальные условия:

^uq, ^ud- напряжения в узле по осям d и q соответственно.

Граф G2:

А.9 Выключатель

Схема замещения 1:

Параметр:

K- предикат, при котором включатель замыкается.

Граф G₂:

До коммутации:

После коммутации:

Схема замещения 2:

Параметр:

K- предикат, при котором выключатель размыкается.

Граф G₂:

До коммутации:

После коммутации:
