1.5 Сравнительный анализ инструментальных средств и задачи исследования

Сравнительный анализ инструментальных средств в области решения задач электроэнергетики с точки зрения использованного математического обеспечения приведен в таблице 1.1. Здесь введены следующие обозначения: L(G) - графический язык; y(t) - решение системы;

- условие жесткости системы;

шага интегрирования искомой функции зависит от точности, устойчивости и гибридности.

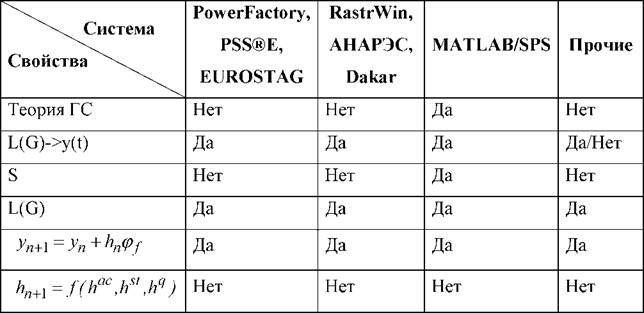

Таблица 1.1 - Сравнительный анализ инструментальных средств

Основываясь на данных таблицы 1.1, можно прийти к следующему вопросу: почему теория ГС не используется в современных традиционных системах? Ответов на этот вопрос несколько: 1) Все системы создавались предметными идеологами, не являющихся квалифицированными специалистами в общей теории систем и тем более ГС. 2) Теория ГС появилась позже 2000 г., а вышеуказанные системы были спроектированы в 90-ые годы XX века.

Следует отметить, что для проектирования и анализа гибридных систем в MATLAB/Simulink интегрирован компонент Stateflow - графический инструментарий. Еще одно расширение для Simulink - Hybrid Toolbox [http://cse.lab.imtlucca.it/~bemporad/hybrid/toolbox] - предназначено для моделирования, имитации и проверки гибридных динамических систем, для проектирования и исследования на основе прогнозирующих моделей контроллеров для гибридных систем и др. Спецификация гибридной системы может выполняться как на языке HYSDEL (Hybrid System DEscription

Language), так и в графическом виде, по аналогии со структурными схемами. Таким образом, особенностью разработки является возможность описания и анализа программ на языке HYSDEL в Matlab без использования Simulink. В то же время имеется возможность использовать более наглядную блочную модель.

Исходя из рассмотренных особенностей электроэнергетических систем и переходных процессов в них, возможностей современных программных комплексов и наличия актуальной методологии гибридных систем, для достижения поставленной цели работы, решаются следующие задачи:

1. Разработка предметного графического языка спецификации систем электроэнергетики.

2. Разработка методов интерпретации графических программных моделей в гибридные модели (семантика).

3. Разработка, реализация и тестирование программных компонентов нового приложения ISMA_EPS для анализа электромеханических переходных процессов электроэнергетики и их взаимодействие с программной системой ИСМА.
