Анализ существующих устройств, основанных на нечеткологическом выводе
Существующие изобретения и системы управления, относящиеся к теме исследования, сведены в таблицу 1. 10.
Таблица 1.10
Анализ научно-технической информации
| № | Наименова -ние устройства /способа | Автор Патентообладатель | Принцип работы | Основные недостатки |
| 1 | 2 | 3 | 4 | |
| 1 | Устройство охлаждени я режущего инструмент а [15] | Автор(ы): Емельянов С.Г. Титов В.С. Бобырь М.В. Анциферов А.В. | Изобретение относится к области высокоскоростной обработки деталей на оборудовании с ЧПУ, в частности к системам охлаждения резцов передней и задней бабок. Устройство содержит переднюю и заднюю бабки, резцедержатель с резцом и исполнительные механизмы оборудования с ЧПУ. Кроме того, оно снабжено управляемым генератором тока, содержащим операционный усилитель, потенциометр, резистор и компьютер. Первый выход компьютера соединен с передней бабкой, второй выход компьютера соединен с задней бабкой, третий выход компьютера соединен с управляемым генератором тока, четвертый выход компьютера соединен с исполнительными механизмами оборудования с ЧПУ, а державка режущей части резца содержит пластину с термоэлементом. Увеличивается скорость обработки деталей за счет более эффективного охлаждения режущей части резца. | Недостатко м данного устройства является то, что в нём не предусмотр ен режим, который формирует напряжение на выходе микроконтр оллера в зависимост и от рассчитыва емого значения тока, которое должно быть на элементе Пельтье. |
| 2 | Устройство для преобразов ания напряжени я в ток [16] | Автор(ы): Dirk Killat | Раскрыты схемы и возможные способы преобразования «напряжения-ток» с низким уровнем шума и высокой линейностью. В представленном варианте преобразовательиспользовался в качестве интегратора. Основным элементом изобретения является операционный усилитель с дополнительными источниками постоянного тока, допускающими изменение напряжения в общем режиме. В обратной связи использовались «токовые зеркала», из-за чего токи обратной связи стали выше выходных токов. Это позволило уменьшить номинал интегрального резистора. | Высокая техническая сложность устройства. |
| 3 | Способ и устройство управления охлаждени ем резца [17] | Автор(ы): Бобырь М.В. Титов В.С. Насер А.А.Х. | Изобретение относится к области высокоскоростной обработки деталей на станках с ЧПУ. Устройство, реализующее предложенный способ управления, содержит последовательно соединенные термопару, установленную с возможностью измерения температуры в режущей части резца, нечеткий контроллер и управляемый генератор постоянного тока, соединенный с термоэлементом, выполненным в виде элемента Пельтье, блок активного контроля, состоящий из датчика скорости резания, датчика подачи резца и датчика силы тока, подаваемого на упомянутый термоэлемент, при этом второй вход нечеткого контроллера соединен с выходом блока активного контроля. Устройство позволяет в режиме реального времени осуществлять управление скоростью охлаждения режущей | В устройстве не предусмотр ен режим, который формирует напряжение на выходе микроконтр оллера в зависимост и от рассчитыва емого значения тока, которое должно быть на термоэлеме нте. |
| части лезвийного инструмента посредством использования соответствующих нечетких правил управления силой тока, подаваемого на элемент Пельтье. | ||||
| 4 | Цепь преобразов ания напряжени я в ток [18] | BertrandGabillard | Усовершенствованная система преобразователя «напряжения-ток» имеет три ступени. Первая - усиливает мощность входного напряжения. Вторая - включает первый, второй и третий источники тока, каждый из которых соединён по схеме «токового зеркала». Выходная цепь состоит извыходного транзистора, токового зеркала с половинным каскадным источником тока. Затвор выходного транзистора соединен с дополнительным транзистором, что обеспечивает изменение выходного потенциал транзистора. | Недостатко м этого устройства является низкое быстродейс твие при преобразова нии напряжения в ток |
| 5 | Устройство преобразов ания напряжени я-ток [19] | Авторы: Michael Pang-ChengHsuRajendranNair Stephen R. Mooney | В цепи напряжения используется преобразователь напряжения на основе n-канальной МОП технологии и преобразователь. Каждый из них включает в себя усилитель и токовое зеркало. Выходной каскад состоит из двух последовательных пар транзисторов. Одна дополнительная пара управляет выходом, а другая - смещает рабочую точку первого каскад. | Высокая техническая сложность устройства. |
| 6 | Статья: Регуляторы напряжени я постоянног о тока Xilinx | Авторы: Joseph Anthony Prathap T.S.Anandhi T.S Sivakumaran | В данной статье объясняется проектирование и внедрение алгоритма отслеживания максимальной мощности точки преобразователя в сочетании со схемой управления PI-регулятора, | Недостатко м данного устройства является низкое быстродейс твие |
| Spartan 3A DSP на основе ПЛИС для фотоэлектр ических систем [20] | реализованной на ПЛИС Xilinx Spartan 3A DSP для регулирования напряжения нагрузки DC-DC конвертера. Кроме того, основное внимание уделяется методам генерации широтно-импульсной модуляции. Все алгоритмыразработаны с помощью языка программирования VHDL. | |||
| 7 | Статья: Моделиров ание двунаправл енного DC DC- преобразов ателя с использова нием FPGA [21] | Авторы: P Karthigeyan, M Senthil Raja, T Siva Kumar, SR Sivaa Ganesh, J Lavanya | Основная цель предлагаемой системы состоит в использовании возобновляемых ресурсов посредством широтно-импульсной модуляции. Система реализована на ПЛИС семейства Xilinx. В этой работе для управления циклами переключения в двунаправленном преобразователе DC-DC были созданы два сигнала широтноимпульсной модуляции. | Недостатко м данного устройства является низкое быстродейс твие |
В работе [20] (табл. 1.10, п.6) представлена система цифрового
управления на основе ШИМ для преобразователя «напряжение-ток»
(рисунки 1.10, 1.11).
Рисунок 1.10 - Режим Buck Рисунок 1.11 - Режим Boost
В работе [21] реализован алгоритм управления мощностью, реализованный на ПЛИС Spartan 3A (рисунок 1.12, табл. 1.10, п.6).

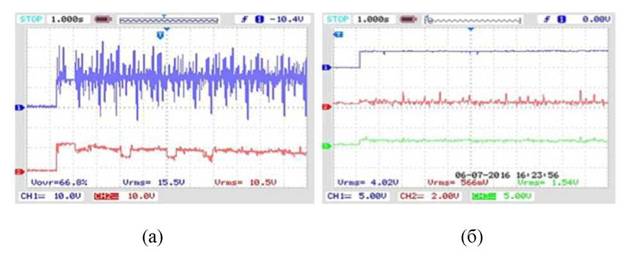

Рисунок 1.12 - Управление мощность: а - экспериментальные исследования с замкнутым контуром; б - цифровая осциллограмма
Временные характеристики модели, представленной в работе [21] сведены в таблицу 1.11.
Таблица 1.11
Временные характеристики
| Метод | задержка на основе цифровой ШИМ | гибридный цифровой ШИМ |
| Время установления в s (ts) | 31.11 | 23.21 |
| Время нарастания в s (tr) | 0.08 | 0.02 |
| Время задержки в s (td) | 0.07 | 0.01 |
| Пиковое время в s (tp) | 0.06 | 0.03 |
| Ошибка устойчивого состояния (ess) | 0.1111 | 0.0769 |
| Процент перегрузки (% MP) | 68% | 44% |
| Значение заданного значения (SP) | 10 V | 10 V |
Анализ таблиц 1.10 и 1.11 показал, что существующие устройства для
преобразования «напряжение-ток» имеют высокую сложность технического исполнения и низкое быстродействие при принятии решений.
1.5
