Приложения

Приложение А.

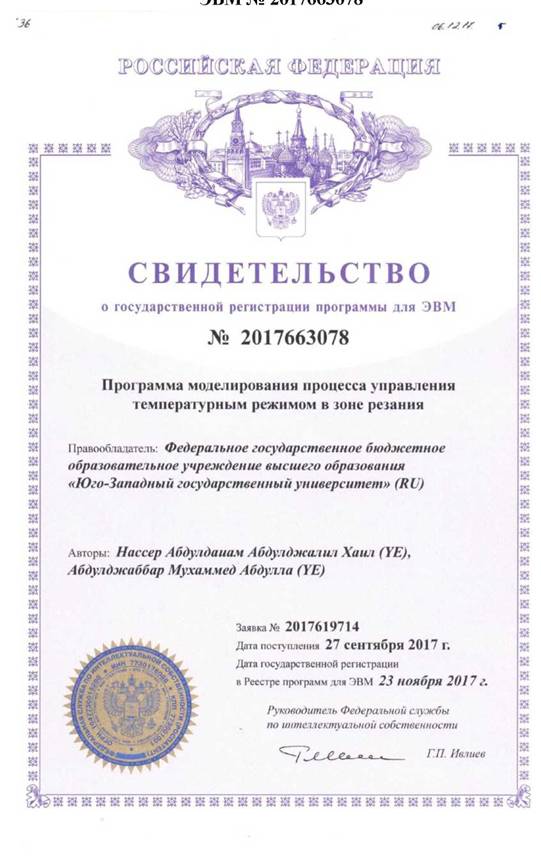

Копия свидетельства о государственной регистрации программы для 11ПІ \;> ТЛ1 '7££ЗЛ'7«

112

Приложение Б.

Текст программной процедуры.

Программа для расчета четкого напряжения, поступающего на потенциометр.

'timescale 1ns / 1ps module top(

input CLK50MHZ,

input wire [8:0] A1, A2, Fuzzy,

input wire [5:0] U1, U2, output reg [5:0] Rezult );

wire bufged_50m;

wire clknub;

wire locked;

wire clkfx;

wire bufged_200m;

DCMSP #( .CLKFXDIVIDE(1), .CLKFX_MULTIPLY(4), .CLKINPERIOD(20.000))

DCM SP INST ( .CLKIN(CLK50MHZ), .CLKFB(bufged50m), .RST(1'b0), .PSEN(1'b0), .PSINCDEC(1'b0), .PSCLK(1'b0), .DSSEN(1'b0), .CLK0(clknub), .CLK90(), .CLK180(), .CLK270(), .CLKDV(), .CLK2X(), .CLK2X180(), .CLKFX(clkfx), .CLKFX180(), .STATUS(), .LOCKED(locked), .PSDONE());

BUFG BG5 (.I(clknub),.O(bufged_50m));

BUFG BG6 (.I(clkfx),.O(bufged_200m));

*//

// Generate synchronous one-shot reset. //

*//

wire reset;

synchro #(.INITIALIZE("LOGIC1"))

synchro reset (.async(!locked),.sync(reset),.clk(bufged_50m));

reg [7:0] cnt;

always @ (posedge bufged50m or posedge reset)

if (reset) cnt
