Структура автоматизированной системы обнаружения пожара
На основе СОАСЗИ, представленной на рисунке 5.1, была разработана автоматизированная система, которая предназначена для проблемы обнаружения пожаров и определения их очагов возгорания в режиме реального времени.
Для282 функционирования системы использована инфокоммуникационная среда передачи данных.
Обобщенная структура автоматической системы обнаружения лесных пожаров представлена на рисунке 5.19 и состоит из следующих функциональных блоков:
- система датчиков;
- программный блок;
- система пожарной сигнализации и оповещения;
- ЛПР.

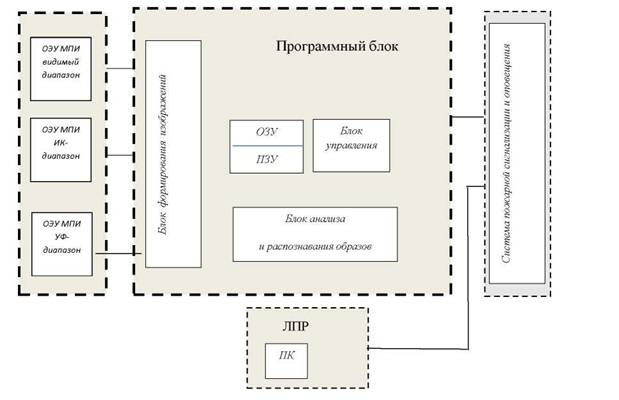

Рисунок 5.19 - Обобщенная структура автоматической системы обнаружения пожара
Система датчиков включает в себя три ОЭУ МПИ, работающих в различных спектральных диапазонах (видимый, инфракрасный, ультрафиолетовый спектральные диапазоны).
Данная система контролирует следующие параметры:
- повышение температуры воздуха;
- появление открытого пламени;
- обнаружение изменений во входной информации строго определенного характера.
Благодаря одновременному использованию трех спектральных диапазонов можно оперативно определить количество очагов возгорания, их месторасположение и интенсивность пожара. Три ОЭУ МПИ, а также специальный алгоритм обработки сигналов позволил значительно снизить вероятность ложных срабатываний и более эффективно контролировать обстановку в зоне работы системы [281,282].
Программный блок выполняет следующие функции:
- предварительная обработка сигналов и изображений с датчиков;
- архивирование видеоизображений;
- хранение банка данных для идентификации и распознавания объектов пожара;
- анализ и распознавание объектов пожара.
В состав программного блока включен блок управления, позволяющий принимать решение о начале пожара на интеллектуальном уровне: в результате анализа и сопоставления нескольких контролируемых параметров объектов блок управления посылает управляющий сигнал системе пожарной сигнализации и оповещения.
Задача ЛПР в данном процессе сводится к своевременному реагированию на сигналы системы.
