Пластинчатые насосы и гидромоторы

Пластинчатым называется роторный насос с рабочими звеньями - замыкателями в виде пластин.

На рис. 5, а показана схема пластинчатого насоса однократного действия. Насос состоит из статора 1, ротора 2, а пазах которого помещены пластины 3.

Рабочие камеры образуются рабочими поверхностями статора, ротора, двух смежных пластин и боковых крышек.

Принцип работы насоса следующий. Во время работы насоса пластины постоянно прижимаются к статору как пружинами, так и под действием центробежных сил. Из-за наличия эксцентриситета они совершают сложное движение; вращаются вместе с ротором и совершают возвратно-поступательное движение в пазах. При вращении ротора, например, по часовой стрелке, рабочие камеры, расположенные слева от вертикальной осевой линии, возникает вакуум, и рабочая жидкость под действием перепада давлений поступает из бака и заполняет рабочие камеры. Так происходит процесс всасывания. В зоне перемычек между окнами объемы рабочих камер не изменяются. Рабочие камеры насоса, расположенные справа от вертикальной осевой линии, сообщаются с нагнетающим окном Б. Их объемы уменьшаются, и находящаяся в них рабочая жидкость вытесняется через окно Б на выход из насоса и далее в напорную линию. Так происходит процесс нагнетания.

Рабочий объем пластинчатого насоса однократного действия

q_o=2·e·(2·p·R—z·s) ·b (21)

где е — эксцентриситет; R — радиус ротора; z — число пластин; S — толщина пластины; b — ширина пластины.

Рабочий объем насос регулируют, изменяя эксцентриситет. Путем смещения статора можно получать различные значения эксцентриситета по обе стороны от ротора, что позволяет осуществлять реверс подачи насоса.

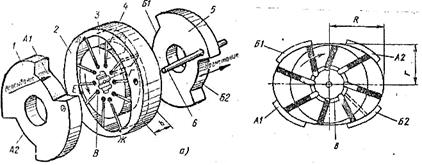

Для разгрузки опор ротора от радиальных сил, возникающих от действия давления, применяют пластинчатые насосы двукратного действия (рис. 5, б). При вращении ротора 2 по часовой стрелке всасывание рабочей жидкости происходит через диаметрально расположенные окна всасывания А1 и А2, а вытеснение через окна Б1 и Б2. Для обеспечения поджима пластин 3 к статору 1 по кольцевой проточке В подается жидкость из напорной полости.

Рабочий объем пластинчатого насоса двукратного действие

q_o=2·p·b·(R²—r²) (22)

где b — ширина пластины; R — большая полуось статора; r— радиус ротора.

При определения рабочего объема насоса не учтен объем, занимаемый выдвигающимися частями пластин. Как следует из формулы (22), пластинчатые насосы двукратного действия являются нерегулируемыми.
