4. СПЕЦИАЛЬНЫЕ РЕЗЬБЫ ДЛЯ ГИДРООБОРУДОВАНИЯ

Тип резьбы Пример обозначения резьбы 1/2" Нормативные документы Таблица
Параллельная
UN UNC

UNF

 1/2-12UNC-2B

или 0,500-13UNC-2B

 ISO 725; ANSI Bl.l SAE J475 straight Прил.
4.1
RP BSPP Rp 1/2 (внутренняя резьба) 1/2 " BSPP ISO 7-1:1994 (E); ГОСТ 6211 -81 BS 21 (резьба Витворта) Прил. 4.2
G

BSPF

BSP

 G 1/2 1/2 " BSPF 1/2 " BSP ISO 228; ГОСТ 6357-81 BS 2779 BS 2779 Прил. 4.3
Коническая
R

Re BSPT

 R 1/2 (наружная резьба)

Re 1/2 (внутренняя резьба)

1/2" BSPT

 ISO 7-1:1994 (E); ГОСТ 6211-81 BS21 Прил. 4.2
NPT К 1/2" NPT К1/2" ANSI/ASME В1.20.1-1983' ГОСТ 6111-52 (резьба Бриггса) Прил. 4.4
NPTF 1/2" NPTF ANSI В 1.20.3-1976 Прил. 4.5

Примечание. Наружная коническая резьба R может свинчиваться с внутренними параллельной (Rp) или конической (Rc) резьбами.

4.1. Дюймовая резьба ИСО 725 (ANSI B.l-1, SAE J475 straight) (выборочный ряд)

Dср = DH -16,497782/п

DB = DH -27,496312/n

Р = 25,4/п (п- число ниток на 1")

Обозначение* Р D, Ар DH Обозначение* Р D, Dcp DH
1/4-20UNC-2B 1,27 4 979+0'28 5,525+0,12 6,35+0,09 11/16-12UN-2B 2,117 15,164+0,46 16,089+0,18 17,463 0,15
5/16-18UNC-2B 1,411 6,401+0,33 7,021+0,13 7,938+0,1 3/4-10UNC-2B 2,54 16,307+0,53 17,399+0,19 19,05+0,18
5/16-24UNF-2B 1,058 6,782+0,25 7,25+0,12 7,938+0,08 3/4-16UNF-2B 1,588 17,323+0,35 18,019+0,16 19,05+0,11
3/8-16UNC-2B 1,588 7,798+0,15 8,494+0,14 9,525+0,11 7/8-9UNC-2B 2,822 19,177+0,58 20,392+0,21 22,225+0,2
3/8-24UNF-2B 1,058 8,382+0,25 8,837+0,12 9,525+0,05 7/8-14UNF-2B 1,814 20,27+0,4 21,047+0,18 22,225+0,13
7/16-14UNC-2B 1,814 9,144+0,41 9,934+0,15 11,113+0,13 15/16-12UN-2B 2,117 21,514]+0,46 22,439+0,19 23,813+0,15
7/16-16UN-2B 1,588 9,398+0,35 10,082+0,15 11,113+0,11 1-8UNC-2B 3,175 21,971+0,63 23,338+0,22 25,4+0,23
7/16-20UNF-2B 1,27 9,729+0,3 10,287+0,14 11,113+0,09 1 1/16-12UN-2B 2,117 . 24,689+0,46 25,614+0,19 26,988+0,15
1/2-13UNC-2B 1,954 10,592+0,43 11,43+0,165 12,7+0,14 1 3/16-12 UN-2B 2,117 27,864+0,46 28,789+0,19 30,163+0,15
1/2-20UNF-2B 1,27 11,329+0,28 11,875+0,14 12,7+0,09 1 1/4-7UNC-2B 3,629 27,813+0,71 29,393+0,24 31,75+0,26
9/16-16UN-2B 1,588 12,573+0,35 13,257+0,15 14,288+0,11 1 5/16-12UN-2B 2,117 31,039+0,46 31,964+0,19 33,338+0,15
9/16-18UNF-2B 1,411 12,751+0,33 13,371+0,15 14,288+0,1 1 5/8-12UN-2B 2,117 38,389+0,46 39,901+0,19 41,275+0,15
5/8-11UNC-2B 2,309 13,386+0,45 14,377+0,18 15,875+0,17 1 5/8-16UN-2B 1,588 39,548+0,35 40,244+0,17 41,275+0,11
5/8-12UN-2B 2,177 13,589+0,46 14,501+0,18 15,875+0,15 1 7/8-12UN-2B 2,117 45,339+0,46 46,251+0,2 47,625+0,15
5/8-18UNF-2B 1,411 14,351+0,33 14,959+0,5 15,875+0,1 1 15/16-12UN-2B 2,117 46,914+0,46 47,839+0,46 49,213+0,15

* В условном обозначении дробная часть может заменяться десятичной:

1/4 - 0,250; 5/16 - 0,3125; 3/8 - 0,375; 7/16 - 0,4375; 1/2 - 0,500; 9/16 - 0,5625; 5/8 - 0,625; 11/16 - 0,6875; 3/4 - 0,750; 7/8 - 0,875; 15/16 - 0,9375; 1 - 1,000; 1 1/16-1,0625; 1 3/16-1,1875; 1 1/4-1,250; 1 5/16-1,3125; 1 5/8-1,625; 1 7/8-1,875; 1 15/16-1,9375.

4.2. Резьба трубная ИСО 7-1: 1994 (Е)

Высота витка h = 0,640327 Р Внутренний диаметр DB = DH -1,280654 Р Средний диаметр Dср = DH -0,640327Р DH - наружный диаметр, мм; Р - шаг, мм

Размер резьбы Число ниток на 1" Размеры, мм
Р h А Dср А
1/16 1/8 28 0,907 0,581 7,723

9,728

 7,142

9,147

 6,561

8,566
1/4 3/8 19 1,337 0,856 13,157

16,662

 12,301

15,806

 11,445

14,950
1/2

3/4

 14 1,814 1,162 20,955

26,441

 19,793

25,279

 18,631

24,117
1

1 1/4

1 1/2

2

2 1/2

3

 11 2,309 1,479 33,249

41,910

47,803

59,614

75,184

87,884

 31,770

40,431

46,324

58,135

73,705

86,405

 30,291

38,952

44,845

56,656

72,226

84,926

Примечание. Примеры обозначений:

Внутренняя резьба: Pipe thread ISO 7-Rp 11/2 - параллельная

Pipe thread ISO 7-Rc 11/2- коническая Наружная резьба: Pipe thread ISO 7-R11/2- всегда коническая

4.3.

Резьба трубная ИСО 228 (BS2779: 1986)

Размер резьбы Число ниток на 1" Размеры, мм
Р h А. Dср А
1 2 3 4 5 6 7
1/16 28 0,907 0,581 7,723 7,142 6,561
1/8 9,728 9,147 8,566
1/4 19 1,337 0,856 13,157 12,301 11,445
3/8 16,662 15,806 14,950

Продолжение прил. 4.3

1 2 3 4 5 6 7
1/2 14 1,814 1,162 20,955 19,793 18,631
5/8 22,911 21,749 20,578
3/4 26,441 25,279 24,117
7/8 30,201 29,039 27,877
1 11 2,309 1,479 33,249 31,770 30,291
1 1/8 37,897 36,418 34,939
1 1/4 41,910 40,431 38,952
1 1/2 47,803 46,324 44,845
1 3/4 53,746 52,267 50,788
2 59,614 58,135 56,656
2 1/4 65,710 64,231 62,752
2 1/2 75,184 73,705 72,226

Примечание. Пример обозначения:

Pipe thread ISO 228 -G11/2 (возможны добавки А или В - классы точности).

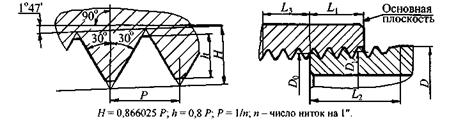

4.4. Резьба коническая NPT (ANSI/ASME B1.20.1-1983)

n Размеры, дюйм
Я h
27 0,03208 0,02496. .0,02963
18 0,04811 0,03833. .0,04444
14 0,06186 0,05071. .0,05714
11,5 0,07531 0,06261. .0,06957
8 0,10825 0,09275... 0,1
Размер резьбы п Размеры, дюйм
Р D D0 D1 L1 L2 L3
1/16 27 0,03704 0,3125 0,27118 0,28118 0,16 0,3896 0,1111
1/8 0,405 0,36351 0,3736 0,1615 0,3924
1/4 18 0,05556 0,540 0,47739 0,49163 0,2278 0,5946 0,1667
3/8 0,675 0,61201 0,62701 0,24 0,6006
1/2 14 0,07143 0,84 0,75843 0,77843 0,32 0,7815 0,2143
3/4 1,05 0,96768 0,98887 0,339 0,7935
1 11,5 0,08696 1,315 1,21363 1,55713 1,79609 2,26902 1,23863 1,58338 1,82234 2,29627 0,4

0,42

0,42

0,436

 0,9845 1,0085 1,0252 1,0582 0,2609
1 1/4 1,66
1 1/2 1,9
2 2,375
2 1/2 8 0,125 2,875 2,71953 3,34062 3,8375 4,33438 2,76216 3,3885 3,88881

4,38712

 0,682

0,766

0,821

0,844

 1,5712 1,6337 1,6837

1,7337

 0,25
3 3,5
3 1/2 4
4 4,5

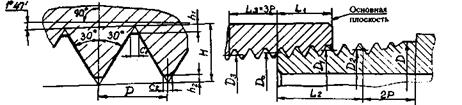

4.5.

Резьба коническая NPTF (ANSI Bl.20.3-1976)

Число ниток на 1" H, дюйм Размеры в долях от шага Р
h1 h2 С1 c2
27 0,03208 0,094...0,14 0,047...0,094 0,108...0,162 0,054...0,108
18 0,04811 0,078...0,109 0,047...0,078 0,09...0,126 0,054...0,09
14 0,0618 0,06...0,085 0,036... 0,06 0,07...0,098 0,042... 0,07
11 1/2 0,07531 0,06... 0,09 0,04... 0,06 0,069...0,103 0,046...0,069
8 0,10825 0,055...0,076 0,042... 0,055 0,064...0,088 0,048... 0,064
Размер резьбы* Размеры, дюйм
Шаг Р D D0 D1 D2 D3 L1 L2
1/16-27 0,03704 0,3125 0,27118 0,28118 0,2875 0,2642 0,16 0,2611
1/8-27 0,405 0,3651 0,3736 0,38 0,3566 0,1615 0,2639
1/4-18 0,05556 0,54 0,47739 0,49163 0,5025 0,467 0,2278 0,4018
3/8-18 0,675 0,61201 0,62701 0,6375 0,6016 0,24 0,4078
1/2-14 0,07143 0,84 0,75843 0,77843 0,79179 0,7451 0,32 0,5337
3/4-14 1,05 0,96768 0,98887 1,00179 0,9543 0,339 0,5457
1-11 1/2 0,08696 1,315 1,21363 1,23863 1,2563 1,1973 0,4 0,6828
1 1/4-11 1/2 1,66 1,55713 1,58338 1,6013 1,5408 0,42 0,7068
1 1/2-11 1/2 1,9 1,79609 1,82234 1,8413 1,7798 0,42 0,7235
2-11 1/2 2,375 2,26902 2,29627 2,3163 2,2527 0,436 0,7565
2 1/2-8 0,125 2,875 2,71953 2,76216 2,79062 2,6961 0,682 1,1375
3-8 3,5 3,34062 3,3885 3,41562 3,3172 0,766 1,2

*Размер содержит диаметр и число ниток на 1".

<< | >>
↑
Источник: Гидросистемы. Лекции.
