Нечеткое устройство вычисления силы электрические тока

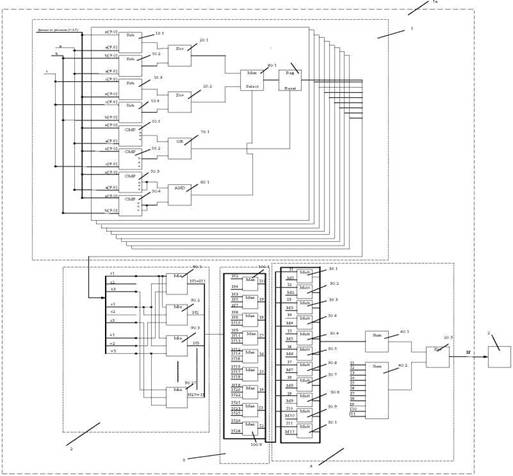

На рисунке 3.2 представлена схема устройства для вычисления силы тока, передаваемого на термоэлемент, вычисляемой на основе математической модели НММВСТ (п. 2.1).
Рисунок 3.2 - Нечеткое устройство для вычисления силы электрического тока, передаваемого на термоэлемент: где 1а - нечеткое устройство для вычисления силы электрического тока, 1 - блок вычислений степеней функций принадлежности, 2 - блок вычисления степеней истинности, 3 - блок расчета уровней заключений, 4 - блок дефаззификации, 2а - устройство преобразования напряжения
Нечеткое устройство для вычисления силы тока работает следующим образом.

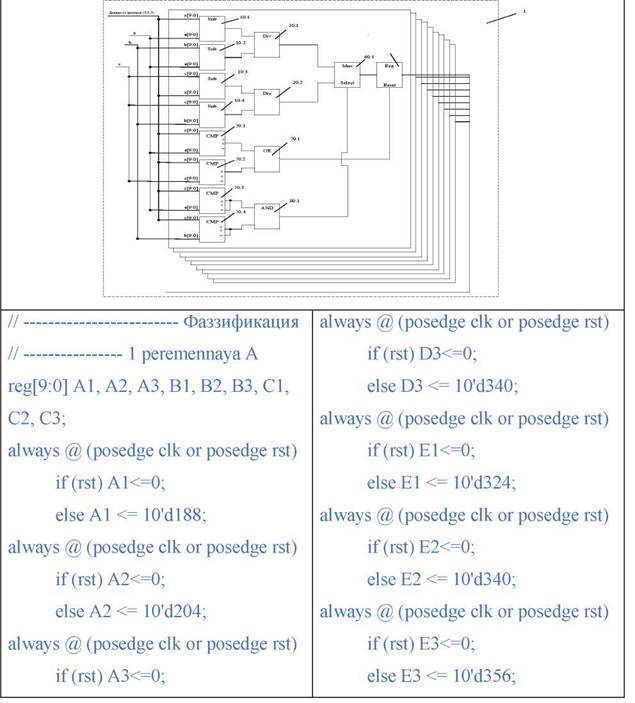

В блоке 1 на входы блоков 10.1,10.2,10.3,10.4,50.1,50.2,50.3,50.4 поступают сигналы от датчиков температуры, скорости и подачи. Далее в блоке 1 по формуле (2.1) осуществляется расчет степеней функции принадлежности входных переменных (табл. 3.1).Таблица 3.1
Схема и программный код для расчета степеней функции
принадлежности входных переменных
