Структурно-функциональная схема системы управления охлаждением изделий

Структурно-функциональная схема системы управления охлаждением изделий представлена на рисунке 3.1. Особенностью схемы является использование устройств для вычисления силы тока, основанного на

нечеткой математической модели НММВСТ (п.2.1) и преобразования напряжения, основанного на математической модели ММПНТ (п.

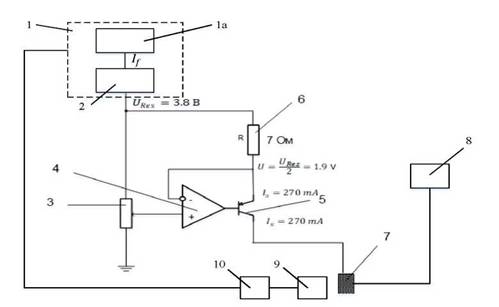

Рисунок 3.1 - Система управления охлаждением изделий: 1 - ПЛИС, 1a - нечеткое устройство для вычисления силы электрические тока, 2 - устройство преобразования напряжения, 3 - потенциометр, 4 - операционный усилитель, 5- биполярный транзистор, 6 - резистор, 7 - термоэлемент, 8 - источник питания, 9 - зона охлаждения, 10 - система активного контроля

Система работает следующим образом. Расчёт силы тока, передаваемого на термоэлемент 7, осуществляется в ПЛИС 1 в блоке 1а по математической модели НММВСТ (формула 2.4). Величина силы тока в сигнал напряжения преобразуется в блоке 2 и передается на

потенциометр 3. Потенциометр 3 устанавливается на 50%, деля напряжение £•%.. пополам, то есть на неинвертирующем входе операционного усилителя 4 будет напряжение равноеОперационный усилитель 4

выполнен по схеме повторителя напряжения, следовательно, в точке соединения резистора 6 и инвертирующего входа операционного усилителя 4 напряжение также будет равнятьсяТок эмиттера равен

В биполярном транзисторе 5 ток эмиттера приблизительно

равен току коллектора А, следовательно, на термоэлемент 7 будет подаваться

ток коллектора, равный А = -₇ = ^jy^jy, и он соответствует значению, которое Л 2 * Л

получено при расчете (формула 2.4).
