Устройство преобразования напряжения

Устройство преобразования напряжения для нечеткой системы управления охлаждением изделий работает следующим образом (рисунок 3.3). На вход устройства преобразователя напряжения 2 поступают от ПЛИС 1 следующие сигналы: минимальное и максимальное значение силы тока ’:■■-, рассчитанное по формуле (2.4) значение силы тока Л, а также минимальное и максимальное У.....

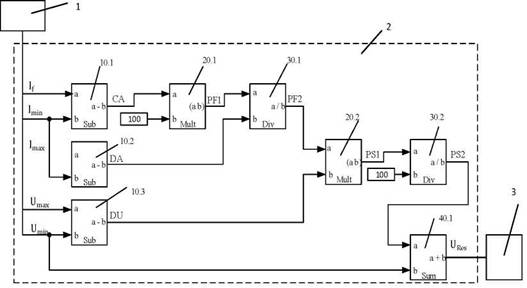

Рисунок 3.3 - Устройство преобразователя напряжения: 1 - ПЛИС; 2 - блок преобразования напряжения; 3 - потенциометр; 10.1, 10.2, 10.3 - вычитатели; 20.1, 20.2 - умножители; 30.1, 30.2 - делители; 40.1 - сумматор

В блоке вычитателя 10.1 осуществляется операция вычитания между требуемым значением силы тока и начальным значением силы тока по формуле (3.1):

Программный код для расчета параметра С.-. описывается следующим образом: reg [8:0] CA;

always @ (posedge bufged_50m or posedge reset)

if (reset) CA
