Быстродействующее устройство преобразования «напряжение- ток»

С целью увеличения производительности работы устройства, представленного на рисунке 3.3, учитывая особенность работы ПЛИС, модернизируем расчетную схему вычисления результирующего напряжения

U_res.Быстродействующее устройство, реализующее преобразование, представлено на рисунке 3.4.

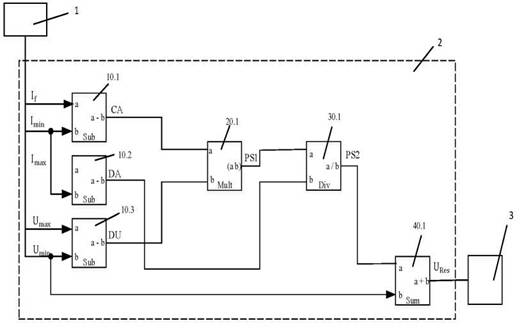

Рисунок 3.4 - Быстродействующее устройство преобразования напряжения: 1 - ПЛИС; 2 - быстродействующее устройство преобразования напряжения; 3

- потенциометр; 10.1, 10.2, 10.3 - вычитатели; 20.1 - умножитель; 30.1 - делитель; 40.1 - сумматор

Быстродействующее устройство преобразования напряжения для нечеткой системы управления охлаждением изделий работает также как устройство, представленное на рисунке 3.3, только в быстродействующем устройстве (рисунок 3.4) исключены по одной операции умножения и деления.

Следует отметить, что операция деления является одной из самых труднореализуемых операций в ПЛИС, поэтому ее исключение повышает быстродействие устройства.

Новизна устройств определяется тем, что структурно-параметрический синтез позволил перевести необходимые операции созданных математических моделей непосредственно в операционную часть устройств, тем самым сделал их функционально тождественным теории нечеткой

логики при сохранении необходимого уровня однородности и поддержке параллелизма.
