25. Принцип действия топливного элемента
Так как в топливном элементе конечным продуктом сгорания водорода является вода, то они считаются наиболее чистыми с точки зрения влияния на окружающую среду. Основная проблема заключается только в нахождении эффективного и недорогого способа получения водорода.
В топливном элементе в отличии от батареек и аккумуляторов - и горючее, и окислитель подаются в него извне. Топливный элемент является только посредником в реакции и в идеальных условиях мог бы работать практически вечно. Красота этой технологии в том, что фактически в элементе происходит сжигание топлива и непосредственное превращение выделяющейся энергии в электричество. При прямом сжигании топлива оно окисляется кислородом, а выделяющееся при этом тепло идет на совершение полезной работы. В топливном элементе, как и в батарейках, реакции окисления топлива и восстановления кислорода пространственно разделены, и процесс "сжигания" протекает, только если элемент отдает ток в нагрузку. Это все равно что дизельный электрогенератор, только без дизеля и генератора. А также без дыма, шума, перегрева и с намного более высоким КПД. Последнее объясняется тем, что, во-первых, нет промежуточных механических устройств и, во-вторых, топливный элемент не является тепловой машиной и вследствие этого не подчиняется закону Карно (то есть, его эффективность не определяется разницей температур).В качестве окислителя в топливных элементах применяется кислород. Причем, поскольку кислорода вполне достаточно в воздухе, то волноваться о подаче окислителя не надо. Что касается топлива, то им является водород. Итак, в топливном элементе протекает реакция:
2H2 + O2 → 2H2O + электричество + тепло.
В итоге получается полезная энергия и водяной пар. Самым простым по своему устройству является топливный элемент с протонообменной мембраной (см. рисунок 1).
Работает он следующим образом: попадающий в элемент водород разлагается под действием катализатора на электроны и положительно заряженные ионы водорода H+. Затем в действие вступает специальная мембрана, исполняющая здесь роль электролита в обычной батарейке. В силу своего химического состава она пропускает через себя протоны, но задерживает электроны. Таким образом, скопившиеся на аноде электроны создают избыточный отрицательный заряд, а ионы водорода создают положительный заряд на катоде (напряжение на элементе получается порядка 1В). Для создания большой мощности, топливный элемент собирают из множества ячеек. Если включить элемент в нагрузку, то электроны потекут через нее к катоду, создавая ток и завершая процесс окисления водорода кислородом. В качестве катализатора в таких топливных элементах как правило применяются микрочастицы платины, нанесенные на углеродное волокно. Благодаря своей структуре такой катализатор хорошо пропускает газ и электричество. Мембрана как правило производится из серосодержащего полимера нафиона. Толщина мембраны равна десятым долям миллиметра. При реакции, конечно, выделяется и тепло, но его не так уж много, так что рабочая температура поддерживается в области 40-80°С.

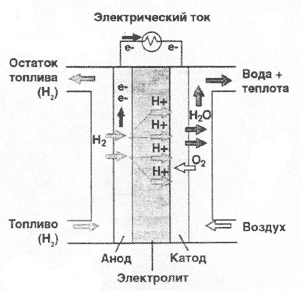

Рис.1. Принцип действия топливного элемента
Имеются и другие типы топливных элементов, в основном, отличающиеся типом применяемого электролита. Практически все они требуют в качестве топлива водород, так что возникает логичный вопрос: где его взять. Конечно, можно было бы употреблять сжатый водород из баллонов, но тут сразу же появляются проблемы связанные с транспортировкой и хранением этого весьма огнеопасного газа под большим давлением. Разумеется, можно использовать водород в связанном виде как в металлгидридных аккумуляторах. Но все же остается задача его добычи и транспортировки, ведь инфраструктуры водородных заправок не существует.
Впрочем, тут тоже есть решение - в качестве источника водорода можно применять жидкое углеводородное топливо.
Например, этиловый или метиловый спирт. Правда, тут уже требуется специальное дополнительное устройство - топливный преобразователь, при высокой температуре (для метанола это будет где-то 240°С) преобразующее спирты в смесь газообразных H2 и CO2. Но в этом случае уже сложнее думать о портативности - такие устройства хорошо применять в качестве стационарных или автомобильных генераторов, а вот для компактной мобильной техники нужно что-нибудь менее громоздкое. Как уже отмечалось за много лет разработок в области топливных элементов, построены различные типы топливных элементов. Топливные элементы классифицируются по электролиту и виду топлива.1. Твердополимерные водород-кислородные электролитные.
2. Твердополимерные метанольные топливные элементы.
3. Элементы на щелочном электролите.
4. Фосфорно-кислотные топливные элементы.
5. Топливные элементы на расплавленных карбонатах.
6. Твердооксидные топливные элементы.
