4.2.1 Анализ функционирования нечеткой математической модели вычисления силы тока
На основе разработанной НММВСТ были проанализированы результаты данных, которые формируются на выходе нечеткого устройства для вычисления силы электрические тока. В таблице 4.1 приведены результаты, полученные при использовании жестких операторов.
В таблице4.2 приведены результаты, полученные с помощью мягких операторов.
Таблица 4.1
Моделирование НММВСТ на основе жестких вычислений
| t | V | 130 | 139 | 148 | 157 | 166 | 175 | 184 | 190 |
| 40 | i | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 58 | 0 | 245 | 247.62 | 252.38 | 259.36 | 265 | 265 | 0 | |
| 76 | 0 | 258.23 | 262.33 | 265.4 | 272.31 | 278.23 | 279.78 | 0 | |
| 94 | 0 | 271.52 | 273.88 | 277.76 | 285.93 | 291.52 | 290.2 | 0 | |
| 112 | 0 | 288.78 | 291.35 | 296.4 | 303.42 | 308.78 | 310 | 0 | |
| 130 | 0 | 305 | 307.62 | 312.38 | 319.36 | 325 | 325 | 0 | |
| 148 | 0 | 305 | 308.06 | 311.94 | 320 | 325 | 325 | 0 | |
| 160 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Таблица 4.2
Моделирование МННВСТ на основе мягких вычислений
| t | V | 130 | 139 | 148 | 157 | 166 | 175 | 184 | 190 |
| 40 | i | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 |
| 58 | 292.42 | 258.93 | 259.23 | 263.3 | 264.7 | 270.93 | 271.94 | 292.42 | |
| 76 | 284.13 | 262.41 | 264.02 | 267.49 | 270.84 | 276.32 | 277.81 | 284.13 | |
| 94 | 280.34 | 272.51 | 273.69 | 275.96 | 280.62 | 283.33 | 282.49 | 280.34 | |
| 112 | 278.72 | 289.05 | 291.32 | 293.04 | 297.66 | 297.87 | 297.32 | 278.72 | |
| 130 | 292.42 | 302.47 | 304.68 | 308.79 | 315 | 318.23 | 317.03 | 292.42 | |
| 148 | 292.42 | 301.99 | 304.56 | 307.77 | 314.78 | 317.03 | 316.7 | 292.42 | |
| 160 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 | 292.42 |
Графическая интерпретация НММВСТ с использование жестких
операторов представлена на рисунке 4.5,а. Графическая интерпретация НММВСТ с использование мягких операторов представлена на рисунке 4.5,б.
Следует отметить, что при использовании мягких операторов отсутствуют зоны нечувствительности системы управления охлаждением изделий.

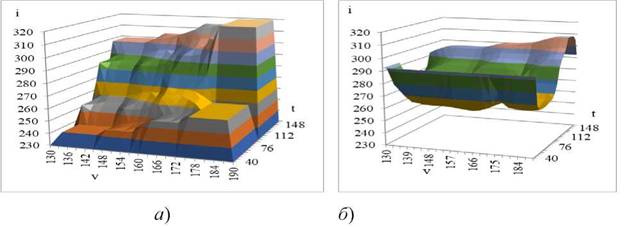

Рисунок 4.5 - Графики, моделирующие поверхность отклика
выходной переменной НММВСТ: а - с помощью жестких операторов; б - с помощью мягких операторов
4.2.2
