Экспериментальное устройство преобразования напряжения в нечеткой системе управления охлаждением изделий

Разработанное экспериментальное устройство преобразования напряжения в нечеткой системе управления охлаждением изделий, представлено на рисунке 4.1

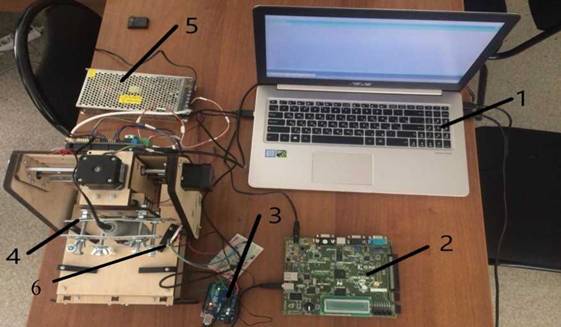

Рисунок 4.1 - Экспериментальное устройство преобразования напряжения в нечеткой системе управления охлаждением изделий: где 1- ПК, 2 - ПЛИС, 3 - микроконтроллер, 4 - фрезерный станок, 5 - источник питания, 6 - термоэлемент

Разработанные устройства вычисления силы тока и преобразования напряжения, реализованные в экспериментальном устройстве (рисунок 4.1), были спроектированы на программируемой интегральной логической схеме Spartan 3E семейства Xilinx.

Временные тесты при частоте 50 МГц, выполненные в программной среде Modelsim, показали, что для вычисления величины силы тока Ifпо

математической модели НММВСТ, подаваемого на устройство

преобразования напряжения, составляет порядка 380 нс (рисунок 4.2).

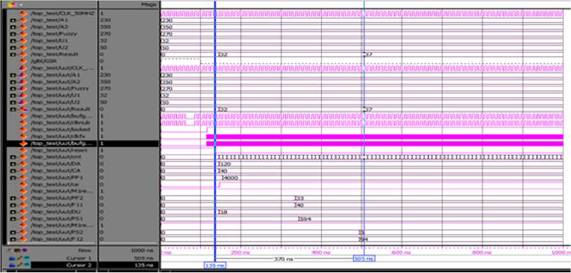

Рисунок - 4.2 Диаграмма времени расчета величины Ifв устройстве преобразования напряжения

При использовании устройства преобразования напряжения временные тесты показали, что расчет напряжения ... осуществляется за 370 нс.

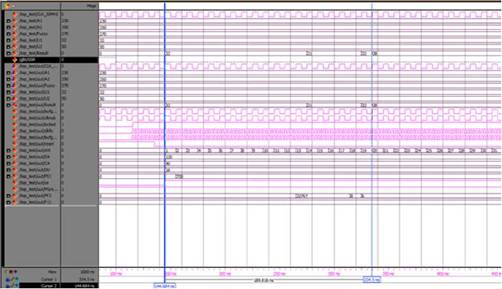

Рисунок - 4.3 Диаграмма времени расчета величины U_Resдля устройства преобразования напряжения

При использовании быстродействующего устройства преобразования напряжения временные тесты показали, что расчет напряжения √√_l.. осуществляется за 190 нс.

Рисунок - 4.4 Диаграмма времени расчета величины U_Resдля быстродействующего устройства преобразования напряжения
