Ємнісні водонагрівачі

Ємнісними водонагрівачами називаються апарати, у яких вода нагрівається в ємності без застосування примусової циркуляції і призначені для гарячого водопостачання приміщень. Найпоширеніші апарати АГВ-50, АГВ-80 і АГВ-120, місткість їх баків становить 50, 80 і 120 л.

Водонагрівач АГВ-80. Апарат має циліндричний бак з оцинкованої сталі. Усередині бака проходить жарова труба 4 (рис. 15), призначена для відводу продуктів згоряння з топлення 15, збільшення площі нагрівання і поліпшення процесу тепловіддачі.

клапан

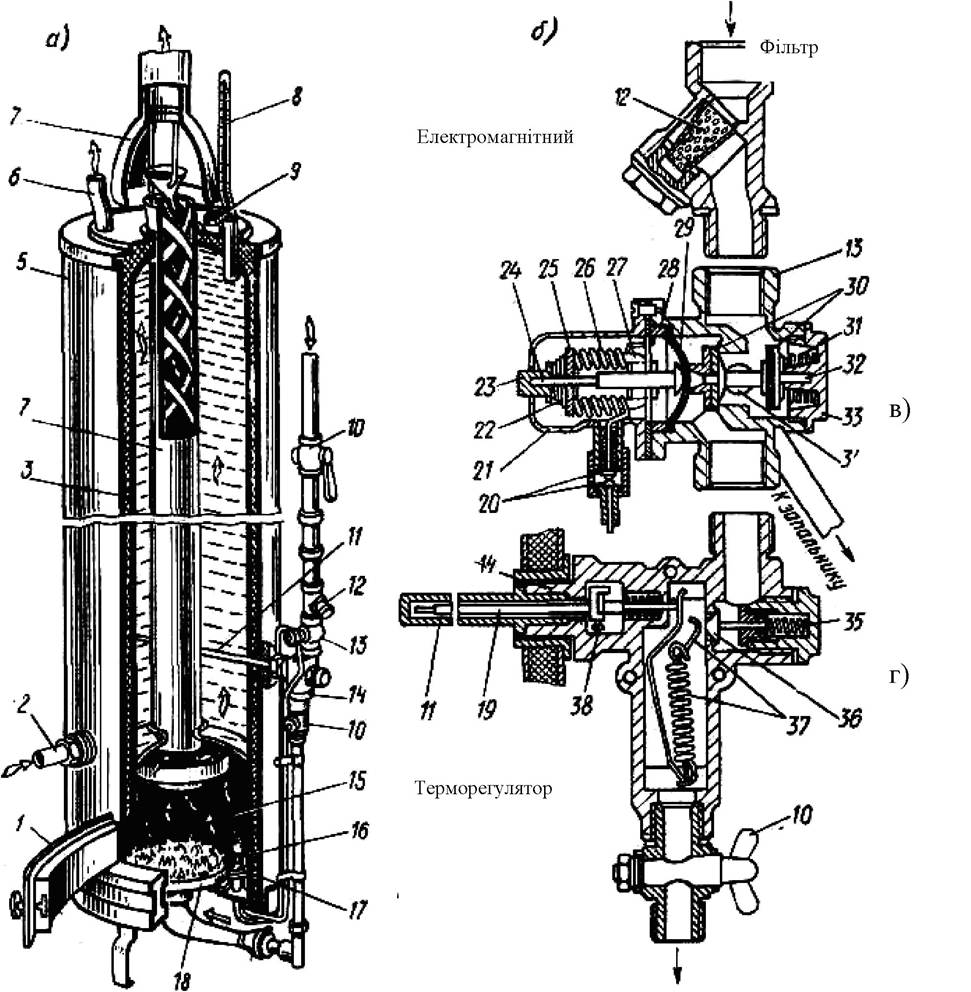

Рис. 15 - Водонагрівач АГВ-80:

а - водонагрівач у розрізі; б - фільтр; в - електромагнітний клапан; г - терморегулятор;

1 - дверцята топлення; 2 - штуцер; 4 - жарова труба; 5 - кожух; 6 - вихід гарячої води;

7- тягопереривач; 8 - термометр; 9 - запобіжний клапан; 10 - кран; 11 - латунна трубка;

12 - сітчастий фільтр; 13 - електромагнітний клапан; 14 - терморегулятор; 15 - топлення;

16 - термопара; 17-запальник; 18 - пальник; 19 - інваровий стрижень; 20 - контакти термо­пари; 21 - кришка; 22 -,31,35 - пружини; 23- кнопка; 24 - шток; 25- якір; 26 - обмотка;

27 - електромагніт; 28 - ущільнювальне кільце; 29 мембрана; 30,36 - клапани; 32 - шток клапана; 33 - пробка; 34 - отвір на запальник; 37- важіль; 38- регулятор настроювання

У жаровій трубі 4 встановлений спіральний подовжувач потоку, він пере­мішує гарячий потік продуктів згоряння газу й сприяє максимальному відбору теплоти від продуктів згоряння. Кожух 5 водонагрівача виконаний з листової сталі. Простір між кожухом і баком 3 заповнено шлаковатою, що служить надійною теплоізоляцією.

Автоматика водонагрівача складається із двох вузлів. Як автоматика безпеки служить триходовий електромагнітний клапан (рис.6,в). Регулювання температури води здійснюється терморегулятором 14 (рис.

Клапан підтримується у відкритому стані тільки при наявності полум'я на запальнику.

Електромагнітний клапан складається з газової і електромагнітної частин. Кришка 21 (рис. 15, в) має отвір для кнопки і проріз для контакту. Її встановлюють на корпус газової частини і кріплять чотирма гвинтами. Натискну кнопку 23 установлюють у верхній частині кришки і надягають на шток. Щоб кнопка не западала, на неї діє пружина. Шток 32 розташований вертикально, одним кінцем він упирається у верхній клапан 30 газової частини. На шток надягнений якір 25. Він являє собою диск із отвором, через який проходить шток. Якір виготовлений зі спеціального сплаву - пермалою. Оскільки потужність електромагніта дуже мала, то якір, що складається з іншого сплаву, буде притягатися слабко і робота електромагнітного клапана порушиться.

Обмотку електромагніта одним кінцем приєднують до корпуса, а другим через проріз у кришці - до контакту термопари 20.

Термопара складається зі сплавів хромеля і копеля, які при нагріванні виробляють струм. Струм подається від спаю хромеля і копеля по двох провідни­ках: мідній трубочці і ізольованому дротику усередині. Провідник, що проходить усередині трубки, приєднаний до свинцевого контакту електромагніта, а трубка контактує через накидну гайку з корпусом електромагніта.

Газова частина електромагнітного клапана складається з корпуса, клапанів, штока і мембрани.

Робота терморегулятора. Терморегулятор (рис. 15, г) складається з корпуса, термоелемента, системи важелів, клапана із пружиною, штуцерів, регулятора настроювання. Корпус установлюють на газопроводі за допомогою вхідного і вихідного штуцерів.

Чутливий елемент складається з латунної трубки й минаючого усередині інварового стрижня. Один кінець латунної трубки наглухо закріплений у корпусі терморегулятора, а інваровий стрижень нарізним сполученням прикріплений до вільного кінця латунної трубки.

Система важелів складається із двох шарнірно з'єднаних важелів і пружини. В один кінець цієї системи впирається вільний кінець інварового стрижня, а другий кінець системи важелів впливає на клапан. Система важелів може перебувати у двох положеннях - робочому і неробочому.

Клапан складається із сідла, пружини і пробки, що виконує роль натискної шайби.

Пружина діє на клапан таким чином, що увесь час змушує його закривати прохід газу на пальник. Регулятор настроювання складається зі шкали з поділками та хомутика, що затягує, з важелем. Хомутик надягнений на інваровий стрижень. За допомогою важеля і хомутика інваровий стрижень можна обертати в різьбленні латунної трубки, укорочуючи або подовжуючи його вільний кінець. При нагріванні води в баку латунна трубка також нагрівається і, тому що вона має великий коефіцієнт лінійного розширення, подовжується. Інваровий стрижень при нагріван­ні практично не подовжується, втягуючись усередину трубки. Його вільний кінець перемішається і перестає давити на систему важелів. Система важелів переходить у неробоче положення і перестає своїм другим кінцем давити на клапан. Клапан під дією пружини закриває прохід газу на пальник. Пальник гасне, вода в баку починає остигати, латунна трубка прохолоджується і коротшає. При цьому інваровий стри­жень знову переміщається та надавлює на кінець системи важелів. Система важелів переходить у робоче положення і другий кінець давить на клапан. Клапан відкри­вається, і газ іде на пальник, що загоряється від запальника. За допомогою регуля­тора настроювання температури можна домогтися, щоб терморегулятор відключав пальник при певній температурі, а при охолодженні води на кілька градусів знову його включав. Інтервал настроювання терморегулятора від 40 до 90°С.

Обсяг гасу зменшується, сильфон скорочується, що передається через систему важелів на газовий клапан, що відкривається, і пальник знову загоряється від запальника. Сильфонний регулятор температури набагато чутливіший термо­регулятора як по точності настроювання, так і стосовно зовнішніх впливів. У нижній частині сильфона, там, куди підходить капіляр, є регулятор 13 настроюван­ня температури з температурною шкалою.

Електромагнітний клапан водонагрівача АГВ-120 складається з електро­магніта 15, штока 4 із кнопкою 14 якоря із пружиною 7, мембрани 17 і термопари. Газовий кран основного пальника і кран запальника працюють незалежно один від іншого.

У модернізованих водонагрівачах АГВ-120 у верхній частині бака є змійовик. Вода, протікаючи по змійовику, нагрівається. Отже, такий водонагрівач може застосовуватися одночасно для опалення приміщень і для подачі гарячої води для побутових потреб.
